前言

    随着因特网的普及,市场和业务活动的全球化将进一步发展,它将会影响每一个制造企业,成为一种推动变革的力量。今天在世界上任何一个地方都能传输和接受各种各样的信息。现在对获得全球信息来说,主要的障碍是观念上的落后和无知,不是缺少通讯基础设施。信息的普遍性和分布性,对制造企业提出新的挑战。

    企业间竞争的优势不再是仅仅依靠技术。这就要求企业加强合作和全球化的可能性。企业间通过互联网联接,多个机构组成的一个组织,能共享知识和资源,并协同提供一种产品或服务。这种协作和联盟可以最大限度地发挥各自的优势,通过向客户提供综合解决方案,在更好满足顾客全面需求的同时,去实现每个联盟伙伴自己的目标。

    产品数据管理(PDM) 是以软件技术为基础,以产品为核心,实现对产品相关的数据、过程、资源一体化集成管理的技术。PDM 明确定位为面向制造企业,以产品为管理的核心,以数据、过程和资源为管理信息的三大要素。传统的PDM 主要面向企业内部的数据管理,在企业间的信息协同交流、用户友好性、维护复杂性等方面都存在不足,而Web 技术在PDM 系统中的应用可以很好的解决这些问题。

    以往的研究中,一般将基于Web 的PDM 系统分为三层,客户端层、Web 服务层、数据库服务层,本文将Web 服务层划分为系统服务层和系统应用层,其中系统服务层是通过内部和外部接口提供不同的服务。因此本文提出基于WeB 的PDM 系统四层的框架。

    1   传统产品数据管理系统存在的问题

    1. 1 　缺乏跨企业,跨地域的全球范围的通讯

    在经济全球化的今天,项目小组可以分散在世界各地,如何协同他们之间的关系,通过有效的通讯机制实现产品的协同设计是必须要解决的问题。传统的PDM在构架上主要是基于C/S 的两层结构,也有三层的结构,对于三层一般采用DCOM 或CORBA 技术,但这两种技术不能满足跨平台的环境要求,使得传统的PDM 无法在跨平台异构环境下工作。

    1. 2 　缺乏用户友好性

    现在的PDM 比过去任何时候都更加复杂,范围更广,变化更快,在实施一个新的PDM 系统时,许多PDM 都有自己独特的界面和操作方式,用户要在学习熟悉新软件上花很多时间。

    1. 3 　维护工作的复杂性

    对于传统的PDM 而言,分客户端和服务器端。当企业需求发生变化,更改业务逻辑或界面后,所有安装了PDM 系统的客户端必须全部进行升级,这样大大增加了PDM 系统的维护复杂度。

    2 　基于Web 的PDM 系统的忧点

    2. 1 　友好的用户接口

    用Web 技术开发客户端软件更便于用户使用。简单便宜的Web 浏览器能让企业中更多的人使用PDM 系统,使他们能够方便地在线访问企业庞大的信息库。

    2. 2 　适用性强

    Web 浏览器存在于不同的平台上,却可以提供相同的界面感观。

    2. 3 　有利于供应关系的更加紧密

    一方面,它允许企业和供应商建立战略伙伴关系后,能方便地共享关键信息。另一方面,在客户可以通过网络实现产品网上配置,快速完成定制;

    2. 4 　可形成虚拟企业

    通过Web 化的PDM 系统,各个有专长的企业可以临时联合起来组成一个虚拟企业,利用各自的专长做同一个项目。

    3 　基于Web 的PDM 系统框架

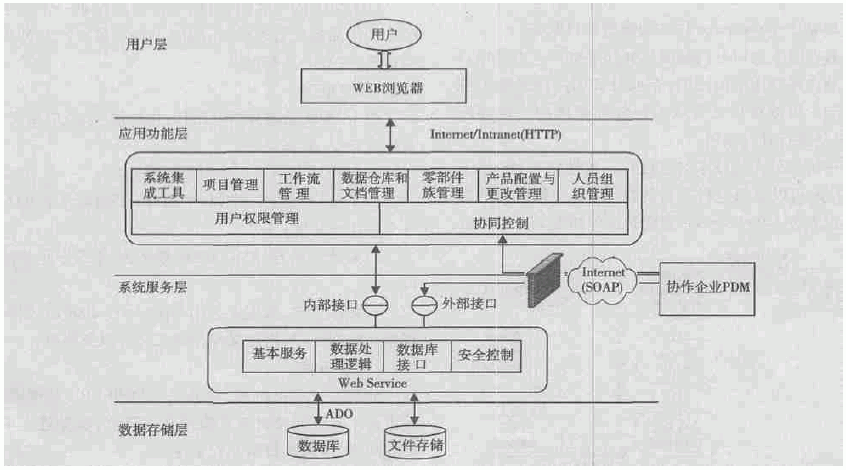

    文献3 、4 中提出基于Web 的PDM 采用3 层C/S结构,由客户端层、Web 服务层、数据库服务层构成,通过3 层构架使系统获得了对业务逻辑的独立性,提高了系统的可扩展性,具有用户界面简单、支持各种网络结构和异构平台等优点。本文结合上述文献资料,提出如图1 的基于Web 的PDM 的系统框架。整个系统分为四层,分别为用户层、应用功能层、系统服务层、数据存储层,以下将分别对各个层进行介绍:

    3. 1 　用户层

    提供和用户的交互环境,是用户进入系统的入口,Web 浏览器是进行交互的工具。用户层负责接受服务器提供的信息,并可以根据信息发送反馈信息。服务器创建HTML 语言的信息,发送到用户端,用户端通过网页浏览器解释后显示出文字、图片等信息。

    3. 2 　应用功能层

    由调用PDM 基础服务的一组程序和界面组成,并能完成一定应用功能的功能模块,如文档管理、零部件管理、产品结构管理、项目管理、集成接口等等。一方面向上提供给用户层界面和PDM 业务功能;另一方面向下获取系统服务层提供的数据服务和其他基本服务。
