3. 3 系统服务层
可以看成是一组对象模型,主要完成以下几个功能:一是向下连接并操纵数据库,这项功能通过数据库接口实现;二是通过内部接口向应用层提供数据服务和业务逻辑服务;三是提供外部接口向协作企业的数据管理系统提供接口。后面两种功能主要通过基于Webservice 技术的数据服务接口实现。
l) 数据库接口
对数据库的操作通过各种数据库接口进行,数据库接口提供了对数据库的各种操作方式,许多开发工具都支持各种数据接口,开发过程中只需要把这些接口加入程序,调用其提供的功能,不需要考虑数据库底层。
2) 基于Webservice 技术的数据接口服务
数据服务接口分内部接口和外部接口。内部接口是企业内部应用层使用的,企业外部的应用系统不能够访问。外部接口是开放给企业外部应用系统使用的,以便进行开发调用。

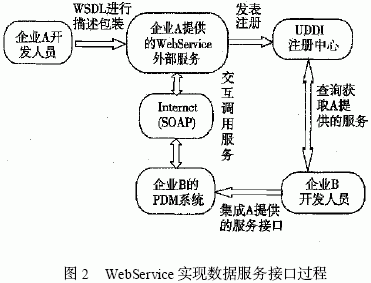

传统的分布式技术对平台有一致性要求,Webservice 技术可以克服这种平台约束,实现跨平台的数据接口服务。WebService 实现的过程如图2 所示。首先,企业A的开发人员使用WSDL 描述工具将自身提供的服务包装成WebService 外部服务接口。接着,按需要将包装好的服务及其描述发布到WebService 注册中心UDDI ,以供日后查询。如果另一企业B 的应用想完成和此企业应用的集成,它只需要通过UDDI的API 来查询Web 服务的注册中心, 获得对方的WebService 的WSDL 的描述文档,然后将此WSDL 描述文档装载到自己的开发平台中,并生成相应的接口。
3. 4 数据存储层
数据存储层一般有两类服务器构成,一类是数据库服务器,负责元数据的维护和管理,另一类是文件存储数据仓,负责物理文件的存储和管理。
4 应用实例
4. 1 需求分析
凯凌集团是一家国内规模较大的摩托车制动器生产企业,其产品种类繁多,同时销售面也很广,企业主要的资料都已经实现电子化,产品种类也进行了规划,但缺乏有效的数据管理系统,资料管理难度不断增大。主要存在的问题有:缺乏对产品数据的集中统一管理;缺乏产品管理软件来辅助对产品种类的管理;缺乏和协作企业或外部子公司的有效协调。
针对以上的一些问题,将为该企业提供一个基于Web 的产品数据管理软件,同时可以满足对产品种类的管理,进行产品配置。
4. 2 系统框架
整个PDM 系统分四层结构,用户层、系统应用层、系统服务层、数据层。
1) 用户层采用IE6. 0 作为浏览器;
2) 系统应用层采用VB. NET 和C# 编程语言编写各个模块的功能;
3) 系统服务层XML WEB 服务封装部分业务接口;
4) 数据层中,数据库采用Sq1 Server 2000 ,元数据存储在数据库中,物理文件存储在文件服务器中。
4. 3 网络环境
分别为技术系统网、财务系统网和ERP 管理网。其中技术系统网及财务系统网相对独立,需要建立单独的网络,以保证数据的安全性。

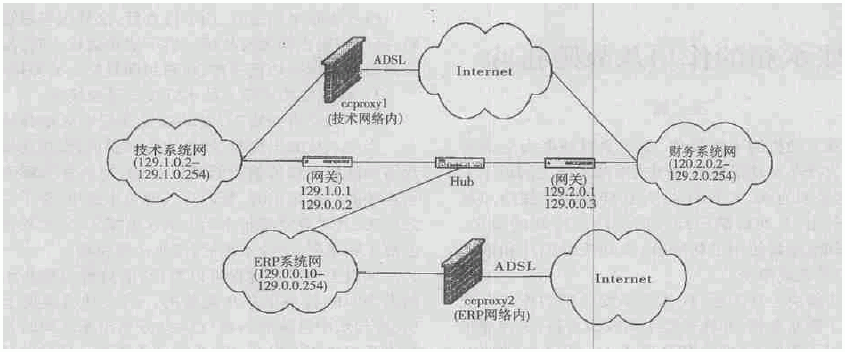

技术系统网和财务系统网分别独立,通过各自的网关与ERP 网络连接。这样技术系统网与财务系统网可以访问ERP 的资源,但ERP 网络要访问技术网络或财务网络,需要通过网关设置,见图3 。
4. 4 系统功能
主要分为分类管理、文档管理、零部件管理、产品型号管理、配套表管理。
分类管理模块功能是:提供文档、零部件、型号、配套表种类划分和属性的设定。
文档管理模块功能是:提供电子文件的录入、修改、删除以及版本的控制管理;提供查询功能,支持简单查询和按文档属性查询;提供图纸的浏览和拷贝。
零部件管理模块功能是:提供零部件的建立、修改、删除以及版本的控制管理;提供查询功能,支持简单查询和按零部件属性查询,支持零部件使用情况查询;
产品型号管理模块功能是:提供型号的建立、修改、删除;提供型号结构树上结点的增加、删除、修改及定义可配置的结点零部件;提供型号查看结构树及各个组成零部件的信息及其相关联的文档资料;
配套表模块功能是:提供从已有的型号通过选择可配置件,生成新的配套表;提供对配套表与装配图的关联,特殊说明的填写,配套相关属性的填写,零部件特殊说明填写;提供配套表的版本控制,保留历史版本;提供查询功能,支持简单查询和按配套表相关属性的查询(配套厂家、配套车型、配套图号、公司型号等) 。
4. 5 接口服务
数据接口服务:提供内部和外部接口,包括: GetModelTree :获得型号结构; GetDocument s :获得相关文档; GetObjectproperty :获得对象属性; Getparts :获得零部件列表; Get Part Trees :获得零部件结构。GetPartPV:获得零部件属性等接口。这些接口可以通过UDDI 或其他方法发布到Internet 上,协作企业可以根据需要集成到本企业的应用中。
5 总结
基于Web 的PDM 系统是将来产品数据管理软件发展的趋势,这种趋势的背后动力是经济全球化的需求。随着Web 技术进一步发展和完善,基于Web 的PDM 系统将更加广泛地应用,在企业的协作产品开发中发挥越来越重要的作用。
