3.2产品创新数据管理的实现
产品创新数据管理主要包括产品结构定义及产品配置管理、文档管理等。
3.2.1产品结构定义及产品配置
在PDM/PLM(TcEng)系统中，产品结构指的是零部件的虚拟载体Item的层次结构，它用于描述一个产品完整信息，除了可以定义产品的结构外（产品、组件、部件、零件），同时也关联了产品的相关信息、（如：技术要求、三维模型、应用标准、工艺文件、更改单等），保证了产品数据的完整性，并对产品开发过程具有完整的可追溯性。
产品结构定义

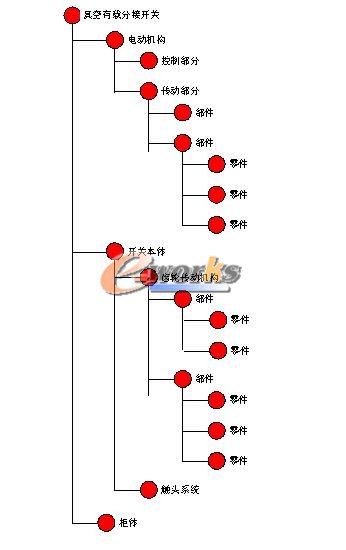

在PDM/PLM(TcEng)系统系统中，建立如下图所示的某开关的产品结构可采用两种方法：
一种是通过继承产品在CAD软件系统中装配结构，形成PDM/PLM(TcEng)系统的产品结构，并与CAD软件系统中装配结构保持关联、一致。
另一种是利用PSE中图形化的产品结构编辑界面，通过新建、拖放、拷贝、粘贴等功能，利用数据库中现有的零部件构造一个新的产品结构。
在PDM/PLM(TcEng)系统中，以产品结构树信息模型为基础，可以方便地查询每个产品所用的零件，也可查询每个零件或部件用在哪几个组件或产品上，并可按不同的格式生成汇总表，如明细表、标准件汇总表、外购件汇总表等。
产品结构配置
PDM/PLM(TcEng)系统中的产品结构，即设计BOM，通过应用PDM/PLM(TcEng)中的版本规则，实现动态的产品结构模型，缺省有效的产品结构由所有最新版本的零部件构成。

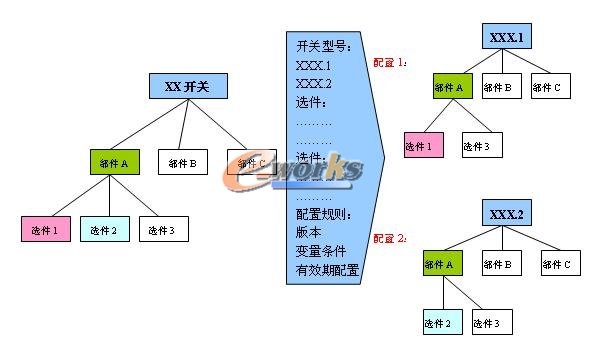

PDM/PLM(TcEng)的产品结构是一个动态的通用产品结构，该产品结构的原型可以直接来源于设计人员在CAD中建立的装配结构，也可以用PDM/PLM(TcEng)的产品结构管理模块，通过编辑搭配数据库中现有的零部件形成。利用PDM/PLM(TcEng)产品结构管理模中的版本配置、变量配置和有效期配置功能，在通用产品结构的基础上，通过设置不同的条件，可以使一个通用产品结构演变成多个实际的产品结构，如下图所示。
3.2.2产品文档管理

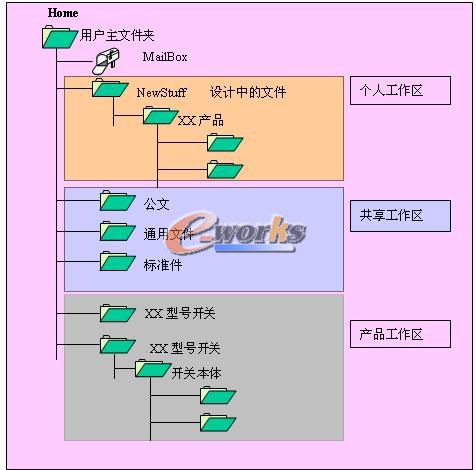

产品创新设计过程中产生的全部数据、文件、标准等参考资料和质量管理文件，可供所有相关人员共享。PDM/PLM(TcEng)系统采用结构化的文档组织形式，其目的是使产品对象信息组织结构化、规范化，包括个人工作区、共享工作区和产品（项目）工作区三部分，如下图所示：
个人工作区：在PDM/PLM(TcEng)系统中为方便个人的工作，系统为每个用户创建独有的Newstuff文件夹，即是用户的个人工作区。每个用户可根据自己的需要，在Newstuff文件夹中分不同的层次，放置不同类型的数据，如不同的产品、部件、零件、文档等。一旦用户认为存放在个人工作区的数据可以提交进行审批或给其他人员共享时，就将该数据从Newstuff文件夹中转移到相应的共享工作区或产品工作区。建议提交审批的文档不要存放在Newstuff文件夹中。
