2.1 结构化的图文档管理

    Teamcenter Engineering对产品数据的管理采用面向对象的技术，将产品、零部件抽象为不同类型的Item对象。Item对象间的结构关系是对实际产品结构的映射，由此构成了不同视图的BOM。对于每一个Item对象，采用版本对其技术状态的变更进行标识，以保留对技术状态历史的可追溯性。

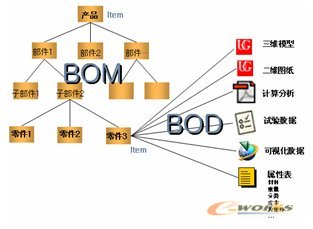

    对于每一个特定版本的Item对象，由一组数量不定的图文档数据进行描述。这里的图文档数据包括数模、图样文件、技术文件、可视化数据等所有以该Item对象为中心的数据，同时每一类Item对象由一组特定的属性对其技术特性和管理特性进行统一描述。如下图所示，作者将所有这些图文档数据称之为该Item对象的“BOD”，意即Bill of Data/Document。

    Teamcenter Engineering采用“BOM+BOD”的方式对图文档数据进行结构化的组织和管理，由此克服了产品结构数据与图文档数据隔离、数据一致性难以保证等企业通常所面临的共性问题。

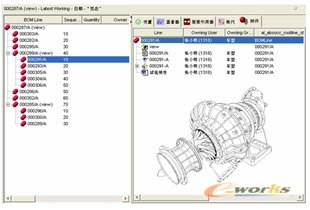

    对于用户而言，如下图所示，Teamcenter Engineering的Rich Client，即Portal客户端是这种“BOM+BOD”方式的结构化图文档管理的最佳操作界面。


    2.2 产品结构管理

    产品结构体现了零部件之间的转配关系，用于描述各种零部件如何组成产品的结构。在Teamcenter Engineering中，根据技术状态管理的需要，对零部件（Item）进行分类，如机加件、钣金件、非金属件、管路件、焊接件、成件、标准件、PCB、元器件、电子控制单元、软件等，并对不同类别的Item进行属性规划。

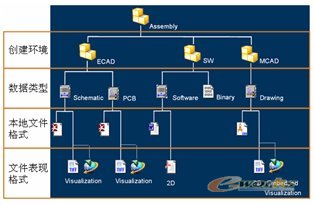

    为满足技术状态管理的要求，根据产品或系统的功能特性和物理特性，进行产品结构的层次规划，建立包括标准件、耗材、对称右件等在内的完整产品结构。从产品结构的创建环境和数据类型的角度来看，如下图所示，一个复杂产品或系统的产品结构包括由机械CAD、电子CAD、软件开发工具等创建的所有结构化的数据。


    Teamcenter Engineering是集数据创建、数据审批和技术状态控制于一体的系统。通过系统提供的产品结构编辑器（PSE）功能，用户可以进行产品结构的建立和修改，设定产品结构所特有的属性信息，设定替代件、优选件、选配信息、有效性信息等。通过与MCAD/ECAD工具的集成，用户可以直接将设计工具中的装配模型纳入到系统中生成相应的产品结构。

    基于产品结构的完整数据，Teamcenter Engineering系统提供了多种手段用于生成用户所需的各种统计汇总报表。

    报表设计器：生成诸如关重件清单、有效图样清单、材料清册等报表文件。

    Where Used/Where Referenced统计：如下图所示，图示化地统计零件被装配件使用的情况/数据引用情况，并可生成统计报表。


    产品结构的比较：如下图所示，对不同的产品结构进行单层、多层和叶节点的比较，并可生成差异报告。
