当然清华天河的项目设计管理系统P3DM的强大之处不止这些，还体现在图文档的管理上。由于液压缸品种多，产品图纸基本上由设计工程师自行管理，存放比较散乱。在参数计算结构设计阶段进行类比设计和系列化设计时，需要查看以往的产品图纸，这时往往在查找图纸上浪费了大量时间。如图4所示，通过P3DM只需将各个项目导出到一个共享目录(比如称为“项目总目录”)，这个目录里只有项目的pdm文件，而图形仍然在原来的地方，想要打开某个零件的图纸，只要打开其所在的项目即可，而不必理会该零件的图纸究竟存放在何处，这样可以节省很多时间。有时候在设计一个比较复杂的液压缸产品时，其部件较多，需要几个人协同设计。对于这种情况，项目负责人将各部件的设计任务分配给相关人员后，由部件设计人员建好部件级项目，项目负责人建立产品级项目，然后引用各部件项目。这样项目负责人就可以动态了解各部件的设计进程，并可以查看和编辑各部件项目中的零、部件图纸，编辑后的图纸会自动更新到各部件项目中。当然，P3DM的图文档管理功能还是比较粗糙的，但在企业实施PDM系统之前，就部门级的产品管理来说不失为一个较好的解决方案。

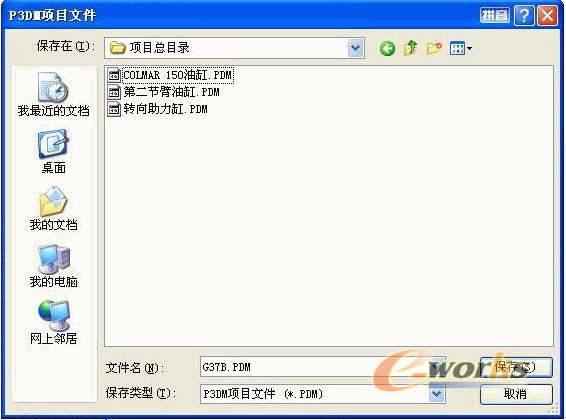

   图4 —(a)

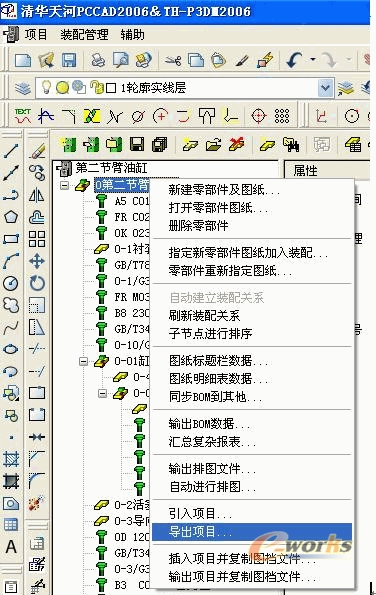

    图4 —(b)

图4    通过P3DM管理产品

    以上介绍的只是清华天河的项目设计管理系统P3DM最核心的几个功能在产品设计的应用。笔者也用过其他国内自主开发的CAD软件，感觉在部门级产品项目设计和管理方面无出其右者。总的来说，P3DM系统功能强大、简便易用，尤其是与二维CAD无缝集成，是一款解决部门级产品设计全过程的好产品。
