第七章架构
7.1模块

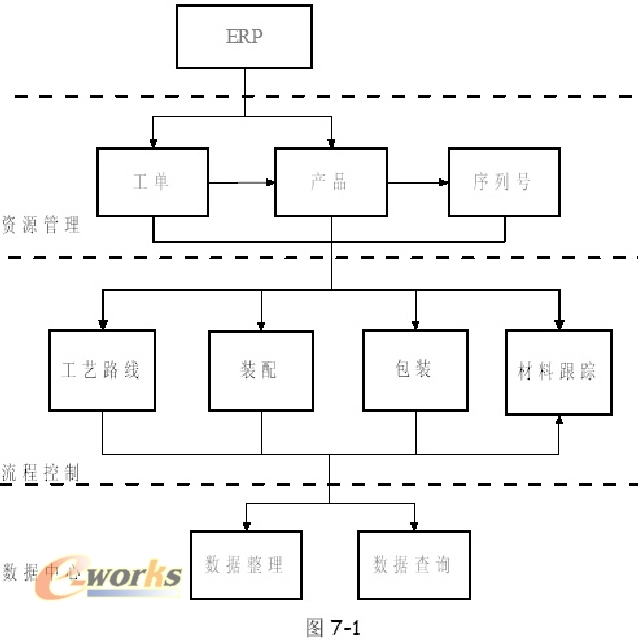

MES主要由资源管理、流程控制、报表查询3个大的模块组成，如图7-1所示：
MES中的资源包括工单、产品、序列号。工单从ERP导入，产品的基本信息也在ERP中定义。序列号根据工单和产品信息，在MES系统本地产生。流程控制模块包括工艺路线控制、装配控制、包装控制、材料跟踪控制。这些控制模块都根据产品定义，然后基于序列号进行控制。尽管工单、产品、序列号几乎贯穿于所有流程控制模块，但是我们会将它们的扩展属性与基本属性分离，并拆分到各相应的控制模块中，这样就保证了各控制模块的逻辑分闭。
数据中心模块包括数据整理和数据查询。此模块将资源管理和流程控制中的数据，定期在后台按照一定的规则进行整理归类，然后提供统一的接口进行分析查询。由于MES中的数量非常庞大，各类数据之间的引用关系又较为复杂，数据不整理的话，进行统计查询的效率会非常低。
7.2角色

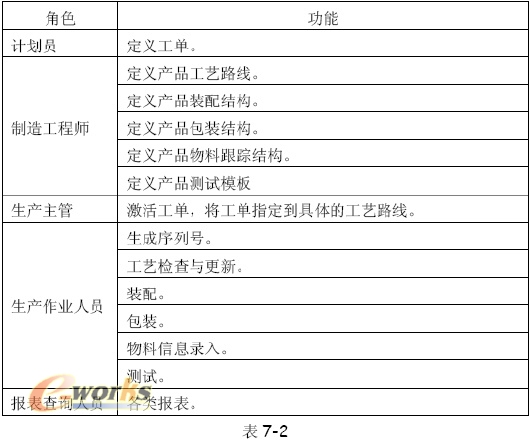

表7-2列出了MES系统中的基本角色及其功能。
7.3数据库
由于MES系统的数据量庞大，连接数和并发量都比一般的系统大得多，所以必须采用支持这种特性的数据库，如oracle和sqlserver。
