(2) 软件实现
PLC程序上，每次程序循环中都对远程模块上对应于夹具编号的输入点进行扫描，并放入暂存区，同时与记忆区中的夹具编号进行比较。如果两者相同，则表明该工位上的夹具状态正常，无需任何动作；如果不同，则提示夹具编号变化，需操作员确认，此时又分为两种情况：
① 有新夹具换上工作台，且系统已经正确识别出新放入的夹具的编号，那么操作员需要在触摸屏上确认该夹具编号的正确性。如果放上的夹具以前从未在该系统中使用过，则需对该夹具的控制字进行正确设置后写入PLC数据区；如果该夹具曾经在本系统中使用过至少一次，即数据区中保留有该夹具号对应的控制信息，那么操作员在确认夹具编号后，该夹具的控制信息会由系统以间接寻址方式自动调用出来，并显示在触摸屏上，确认无误，即可开始生产。
② 由于硬件故障（连线断裂、网络故障等）造成自动识别出的夹具编号与实际不符时，（识别出错）可通过强行写入正确夹具编号的方式来让系统进入正常工作模式进行生产，待完成任务后再进行维修等操作，以缓解生产压力。
综合①②两点可知，夹具识别流程如图5：
图5 夹具识别流程图
3．多夹具系统气缸柔性控制
根据夹具控制特点，各气缸由电磁阀控制，按工艺要求进行先后动作，编制程序如图6：

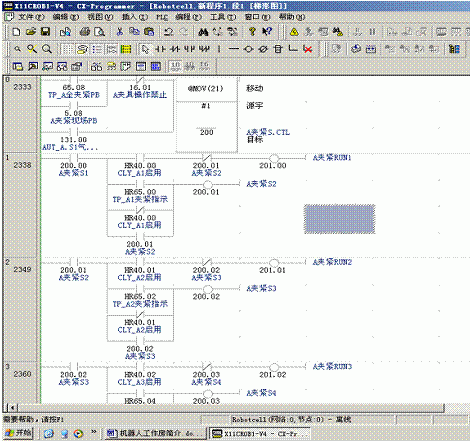

图6 具夹紧流程梯形图
在程序条“0”中，200通道为夹紧流程控制字，需要夹紧时将1写入200通道，则200.00位成为一号气缸夹紧动作标志位；条“1”中，HR40.00为根据间接寻址查表得到的该夹具控制字中一号气缸的启用标志，如果该标志为1，则在200.00位为1的条件下，右侧的输出201.00为ON，此时一号气缸夹紧电磁阀通电，产生气缸夹紧动作；当程序检测到该气缸夹紧后，一号夹紧标志位HR65.00为ON，所以输出200.01为ON，并自保，同时切断201.00的通路，使201.00为OFF，一号气缸夹紧电磁阀断电，不再动作，此时一号气缸夹紧动作完成；当然，如果一号气缸的启用标志HR40.00为0，则201.00始终为OFF，同时由于HR40.00的非并与一号气缸夹紧指示标志位下方，故程序直接接通200.01为ON，进行下一步动作。
与一号气缸夹紧过程完全类似，当所有气缸都夹紧后，进入夹紧控制流程的结束控制位，当该位为ON后，程序将对通道清零，至此夹具的夹紧控制已告完成。
以上编程方法，可触类旁通，再编写出夹具松开流程的控制程序，然后分别做出两工位各自的夹具夹紧和松开程序，那么这部分的功能就算完全实现了。
