第二章 系统安装及模型导入

    2.3.1 模型导入

    规划产品的装配过程前，首先需要导入三维CAD设计的产品模型。下面以“减速机”为例说明导入模型的方法。

    ①在【装配结构】标签页的【装配结构】根节点上，选择鼠标右键菜单中的【引入产品】命令，弹出【打开】对话框，选择“样例文件\三维模型\减速机”下的文件“geardownbox_As.prt”，如图2-6所示。

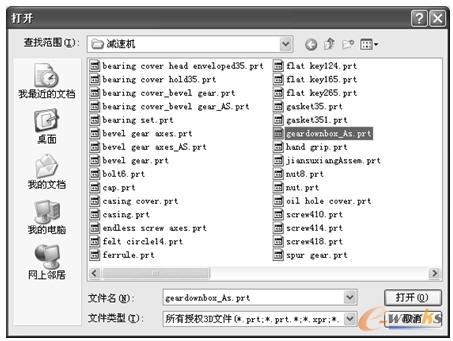

图2-6 选择产品模型文件

    ②单击【打开】按钮或双击文件，模型即导入到3DCAPP-A系统中，生成产品结构树，同时在三维模型视图中显示该装配模型，如图2-7所示。选择结构树上某一零件节点，右边对应的零件模型加亮显示；同样，在三维模型视图中选择某一零件，结构树上对应的零件节点加亮显示（为了图片清晰，下文中的所有图片将背景色改成白色）。

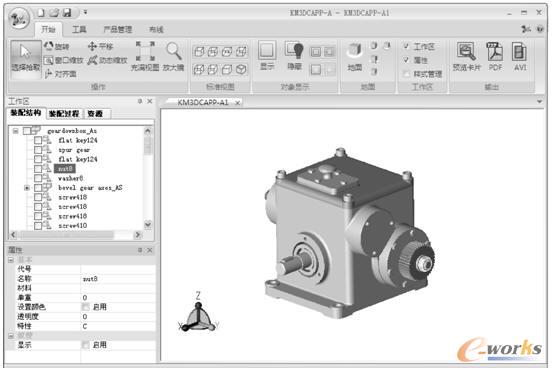

图2-7 产品的装配结构树

    ③在三维模型视图区中右击，在弹出的菜单中选择【充满窗口】、【窗口放大】、【动态缩放】、【旋转】、【移动】命令，或选择【操作】工具栏中的对应按钮，如图2-8所示，可对模型进行放大、缩小、旋转、移动操作。

图2-8 【操作】工具栏中的操作按钮

    导入模型也可以通过三维模型转换器将产品模型转换成*.xml文件后，再导入到3DCAPP-A中，其结果与直接导入三维模型效果一样。在3DCAPP-A中直接导入三维模型，当模型较大时，会花费较长时间。用户可在规划装配工艺前用三维模型转换器将模型转换好，在规划装配工艺时再导入到3DCAPP-A中，以提高工作效率。

    下面仍以“减速机”为例说明三维模型转换的方法。

    ①双击桌面上【三维转换工具】图标，启动三维装配工艺转换器，如图2-9所示。

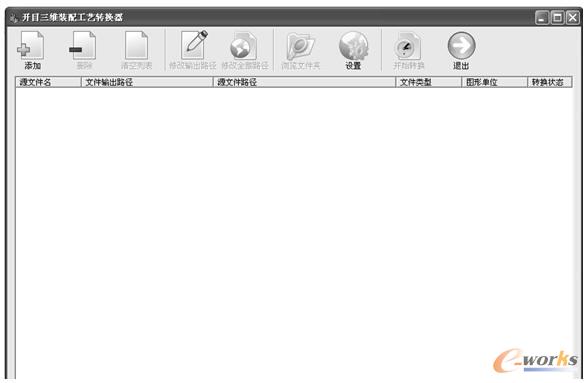

图2-9 开目三维模型转换工具

    ②单击对话框上的【添加】按钮，添加需要转换的产品模型文件，选择“样例文件\三维模型\减速机”下的文件“geardownbox_As.prt”，添加文件后，需要转换的文件显示在下面的列表中。可以修改转换文件的输出路径，方法为：双击默认路径栏，后面出现一个小按钮，单击该按钮设置文件的输出路径。用户可以通过右键菜单依次添加模型，如图2-10所示。

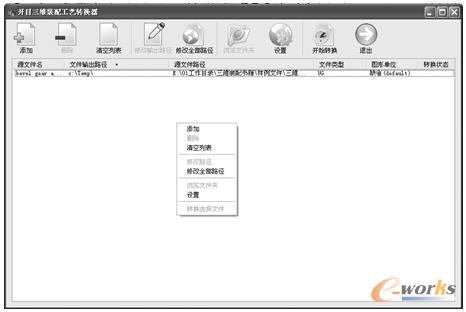

图2-10 添加三维模型文件

    ③单击对话框上的【开始转换】按钮，开始转换列表中的文件，转换进度显示如图2-11所示。转换完成后单击【文件转换进度】对话框上的【退出】按钮，退出该界面，则在图2-11所示中的转换文件的“转换状态”处将显示“成功”。

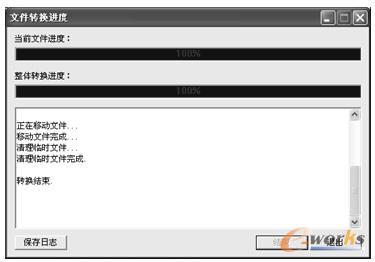

图2-11 转换过程

    全部转换完成后，用户可以清空文件列表，重新添加新的需要转换的文件。

    在3DCAPP-A中引入产品时，在图2-6所示中的【文件类型】下拉列表框中选择“XML文件”，然后选择文件输出路径中的“geardownbox_As.xml”文件，即可将模型导入。
