第五章 3DCAPP-A系统高级功能

    5.7.1 旋具活动定义

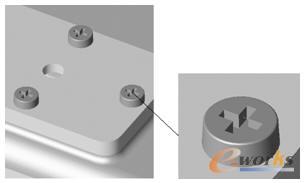

    减速机样例“安装箱盖”步骤中，注油孔盖上的4个螺钉是十字槽螺钉，4个螺钉旋入后，可以使用十字槽螺钉旋具紧固。

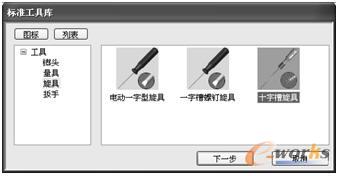

    ①选择“安装箱盖”步骤的“拆卸活动1”，单击【操作】工具栏中【工艺过程】/【标准工具活动】按钮，在弹出的标准工具库中选择“旋具”→“十字槽旋具”，如图5-113所示，单击【下一步】按钮。

图5-113 标准工具库

    ②根据状态栏提示，在三维模型视图区中选择工具的着力面，如图5-114所示选择的是十字槽的侧面，弹出【标准工具设置】对话框，设置十字槽旋具运动的“圈数”“螺距”“进入与退出的距离”，按图5-115所示设置完成后，单击【确定】按钮。

图5-114 选取着力面

图5-115 工具活动设置

    ③十字槽螺钉旋具出现在之前定义的面上，且在螺钉旋具头部出现定位夹，如图5-116所示，可对螺钉旋具进行拖动调整位置，双击鼠标左键即可完成标准工具活动的定义。

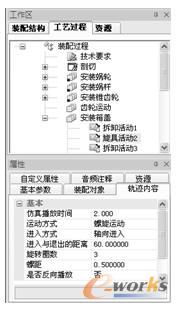

    ④在“拆卸活动1”节点下创建节点【旋具活动2】，单击此节点，在下方属性面板中选择【轨迹内容】标签页，可对十字螺钉旋具运动的具体参数进行修改，如图5-117所示。

图5-116 螺钉旋具活动

图5-117 轨迹内容参数

    ⑤对本工序进行仿真播放，4个十字槽螺钉安装后，十字槽螺钉旋具示意对螺钉进行紧固。
