第五章 3DCAPP-A系统高级功能

    5.8.1 连杆运动仿真

定义连杆运动仿真时，首先要定义连杆运动时各连接件绕相同的轴旋转的孔的约束关系，即“共轴”约束关系，然后定义固定的零件，即“固定”约束关系，最后定义连杆运动中工作件绕固定轴的运动轨迹。下面以连杆模型为例描述定义过程。

    导入模型“样例文件\模型文件\连杆\4bar1.sldasm”，模型如图5-128所示。因为在后面定义过程中需要捕捉三维模型的特征点、线、面，所以在这里加载模型数据。

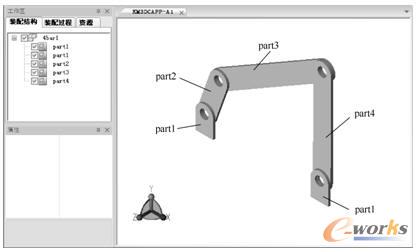

图5-128 连杆运动仿真模型

    ①规划工序和配套件：规划“步骤1”，加入所有零件为配套件。

    ②定义拆卸活动：选择“步骤1”节点，选择右键菜单中的【定义拆卸活动】命令，出现【轨迹定义】工具条，选择连杆运动中工作件，如图5-129所示。

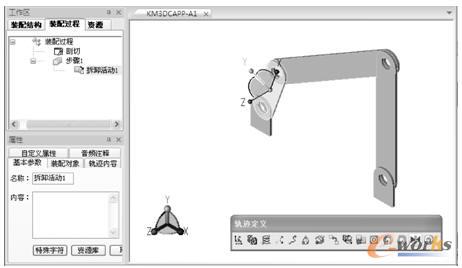

图5-129 选择连杆运动中工作件

    ③单击【轨迹定义】工具条上的按钮，弹出【添加运动仿真约束】对话框，在“约束关系”下拉列表框中选择“共轴”，如图5-130所示。

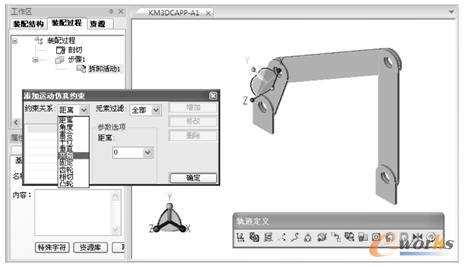

图5-130 选择约束关系中的共轴
