第五章 3DCAPP-A系统高级功能

    2.装配颜色

    在装配过程中，零部件有三种状态：已装件、待装件、未装件，3DCAPP-A可以设置这三种状态下零部件的颜色，清晰地标识出零部件所处的状态。

    已装件：本装配步骤之前的已经装配零部件或合件。

    待装件：本装配步骤内除了前面步骤合件之外的零部件。

    未装件：不属于任何当前步骤及前面已定义步骤的零部件及合件。

    单击【选项】对话框的【装配颜色】标签页，如图5-188所示。可以设置装配过程中已装件、待装件、未装件颜色，及仿真播放时的当前装配件、已装件、待装件颜色。

    如果要使配置的颜色生效，需选择对话框中的“使用配置颜色”；如果选择的是“使用零部件颜色”，则零部件在装配过程中，或仿真播放时按照零部件颜色显示。

    这里定义装配过程颜色配置使用零部件颜色，仿真播放颜色配置使用配置颜色。

    注意：如果用户在装配结构树上特别指定了某零部件的颜色，那么在装配活动定义及仿真播放过程中该零部件的颜色始终是用户自定义颜色，不受颜色配置约束。如何重定义零部件颜色，请参见第2章“2.3.3零部件属性修改”中的说明。

    3.显示

    用户可在【显示】标签页中设置背景色，以及设置在三维模型视图区鼠标移动到零部件上显示零部件的信息，如图5-189所示，勾选【光标提示】下的属性，鼠标移动到零部件上，会通过提示框显示选取的属性值。

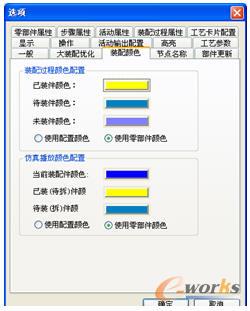

图5-188 【装配颜色】标签

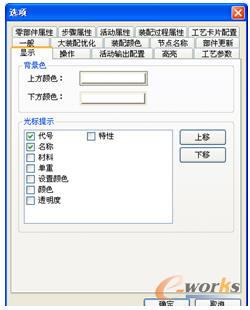

图5-189 【显示】标签

    4.操作

    用户可在【操作】标签页中设置鼠标中键、右键+键盘上按钮来执行平移、缩放、旋转操作，如图5-190所示，设置的是鼠标中键+〈Alt〉键，在三维模型视图区执行平移操作。
