第五章 3DCAPP-A系统高级功能

    5.活动输出配置

    用户可在【活动输出配置】标签页中设置输出到工艺卡片的活动，如图5-191所示，勾选表示此活动输出到工序卡中，作为一道工步。

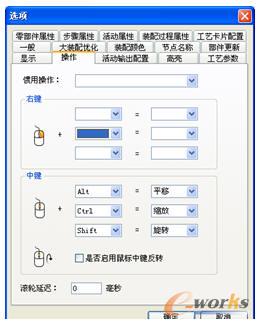

图5-190 【操作】标签

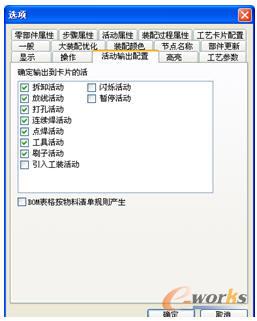

图5-191 【活动输出配置】标签

    6.高亮

    在【高亮】标签页中，可设置选择零部件的“预选颜色”“选中颜色”，也可以设置“透明效果”及“渲染选项”，如图5-192所示。

    （1）预选颜色、选中颜色

    在三维模型视图区，鼠标移动到零部件上，零部件显示的颜色即预选颜色；单击鼠标左键，选中零部件后零部件颜色即选中颜色。单击“预选颜色”“选中颜色”后的颜色块，弹出【颜色】对话框，可重新选择颜色。

    （2）透明效果

    “透明效果”是指在三维模型视图区中，鼠标指向某一零件时，零件加亮显示时透明。“无”表示不透明，“标准”表示全透明，“快速”表示可快速透明，但质量不如标准显示的质量好。

    （3）渲染选项

    “渲染选项”有“轮廓”“实体”“被遮挡对象高亮时是否可见”3个选项。勾选了某复选框，即表示零件加亮显示时会显示对应的项，否则则不显示对应的项。

    7.工艺卡片配置

    前文已说明在3DCAPP-A中规划的装配工艺能在开目CAPP编辑工具中以卡片的形式显示出来，包括工序信息、工步信息及工艺简图。哪种工艺规程显示装配工艺信息，工序内容、工步内容显示在过程卡、工序卡的哪个区域中，需要进行对应配置，这样工艺卡片的显示才能正确。

    用户可以在【选项】对话框的【工艺卡片配置】标签页中配置，如图5-193所示。规程名称以及对应表格的网格名称、列名称必须与开目CAPP的表格定义信息一致。相关内容在第4章“4.4.1工艺卡片配置”中已做详细说明。

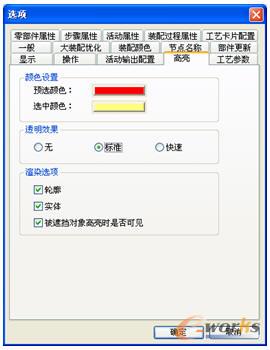

图5-192 【高亮】标签

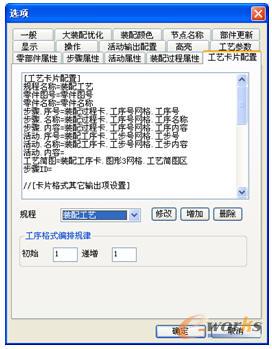

图5-193 【工艺卡片配置】标签
