第六章 工艺装备管理

    3DCAPP-A中引入工艺装备有3种方式：从本地引入、从三维工库库中引入、使用前面工序中已引入的工装。下面以“减速机.kmapd”为例说明引入工艺装备的方法。

    6.2.1 从本地引入

    1）在装配过程树中选中需要引入工装的步骤或活动节点。

    2）选择右键菜单中的【引入工艺装备】命令，弹出图6-6所示的对话框，选择【本地文件】，弹出【打开】文件对话框，选择工艺装备模型，则模型引入到三维模型视图区，如图6-7所示引入的是一个工作台。

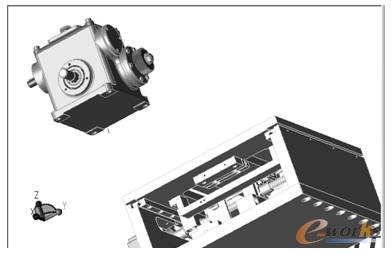

图6-6 选择工艺装备

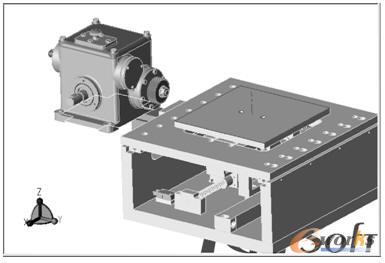

图6-7 引入工艺装备

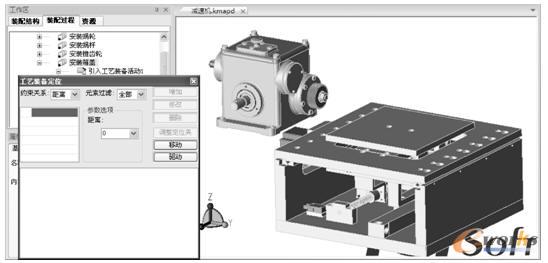

    3）引入工艺装备后，弹出【工艺装备定位】对话框，定义约束关系，以便减速机定位在工作台上。定义包含3种约束关系：箱体的底平面与工作台的上平面重合、箱体的1个侧面与工作台的1个侧面重合；箱体的另1个侧面与工作台的另1个侧面重合。

    4）约束关系选择“重合”，元素过滤选择“面”，将鼠标移动到箱体的底平面，底平面加亮显示（见图6-8），单击鼠标左键确定，然后将鼠标移动到工作台的上平面，上平面加亮显示（见图6-9），单击鼠标左键确定，在【添加的零部件定位】对话框中单击【添加】按钮，约束关系会显示在列表框中。

图6-8 选择箱体底平面

图6-9 选择工作台的上平面
