第七章 三维布线

    7.1.4 螺旋线

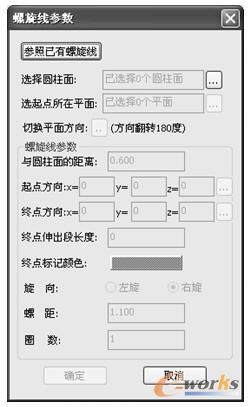

    ①单击【操作】工具栏中【布线】/【电线】/【螺旋线】按钮，弹出【螺旋线参数】对话框，如图7-18所示。

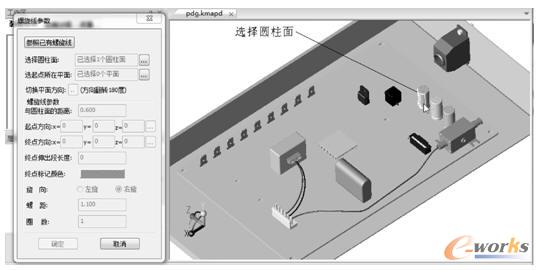

    ②单击【选择圆柱面】后的按钮，在三维模型视图区中选择圆柱面，如图7-19所示，列表中显示“已选择1个圆柱面”。

图7-18 螺旋线参数

图7-19 选择圆柱面

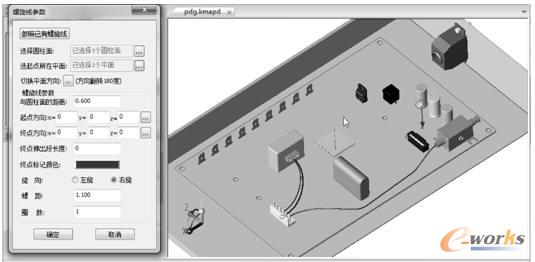

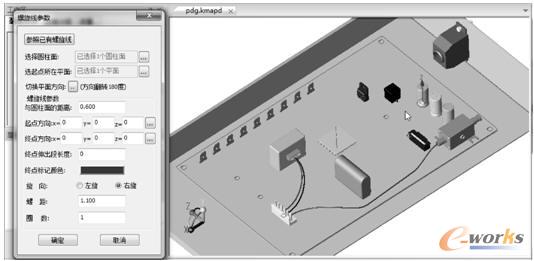

    ③单击【选起点所在平面】后的按钮，在三维模型视图区选择创建螺旋线的起始面，在视图中选择一平面，如图7-20所示，平面的法向即为螺旋线的轴线方向，可通过单击【切换平面方向】后的按钮改变方向，如图7-21所示。

图7-20 选择起点平面

图7-21 切换起点方向

    ④在螺旋线参数下，通过输入“与圆柱面的距离”的参数来控制创建的螺旋线与所选圆柱面的距离。

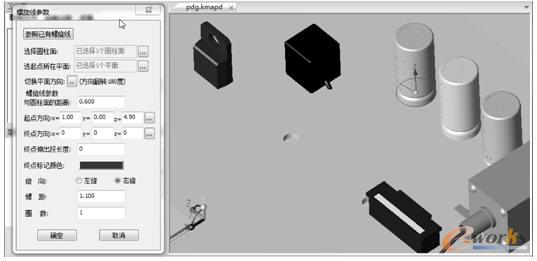

    “起始方向”是指定螺旋线从某一点起始，也可不设置。单击【起点方向】右侧的按钮后，在三维模型视图区中圆形电线上选择任意一点（见图7-22），即设置了螺旋线“起始方向”。

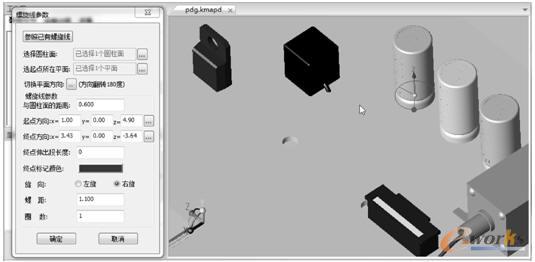

    “终点方向”是指定螺旋线从某一点终止，也可不设置。单击【终点方向】右侧的按钮后，在三维模型视图区中圆形电线上选择任意一点（见图7-23），即设置了螺旋线“终止方向”。

图7-22 绕线起点

图7-23 绕线终点

    “终点标记颜色”：终点方向控制点的颜色，单击【颜色框】按钮可以选择颜色，单击【确定】按钮即可。

    “旋向”：分为“左旋”和“右旋”。

    “螺距”：设置螺旋线的螺距。

    “圈数”：设置螺旋线的圈数。

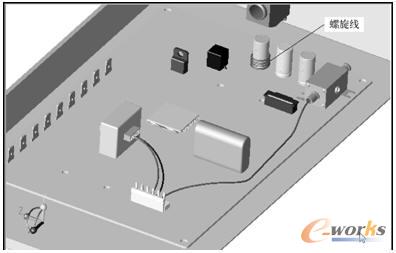

    ⑤以上参数设置完成后，单击【确定】按钮，根据设定的参数创建的螺旋线，如图7-24所示。

图7-24 螺旋线
