第七章 三维布线

    7.2.8 创建编辑排线

    电缆的排列方式分为两种，圆周排列和平排分布，当电缆的排列模式设定为平铺分布时，创建的电缆为排线。

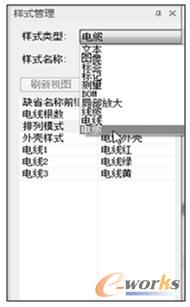

    ①单击【操作】工具栏中的【开始】/【样式管理】按钮，界面右侧出现样式面板，如图7-48所示，在“样式类型”下拉菜单中选择“电缆”。

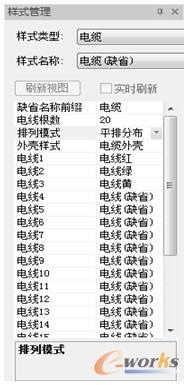

    ②在电缆样式中选择“排列模式”为“平排分布”，在“电线根数”中输入20，为排线组成的电线根数，如图7-49所示。

图7-48 电缆样式

图7-49 设置排列模式

    ③单击【操作】工具栏中【布线】/【电线】/【直线电缆】按钮，在操作界面的左下角状态栏处出现提示“请选择第一点”。

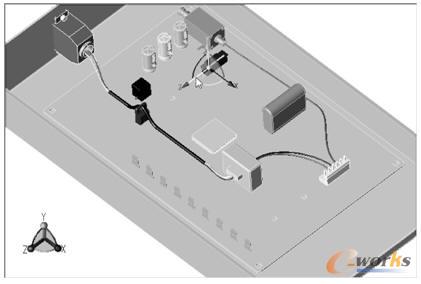

    ④在三维模型视图区中鼠标选择第一目标点，状态栏提示“调整第一点的方向和位置”，视图中出现定位夹，如图7-50所示，调整定位夹的位置和方向至指定位置，双击确定电线第一点。

图7-50 选择排线起点位置

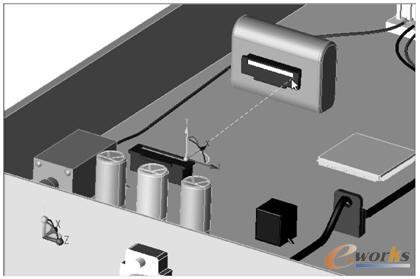

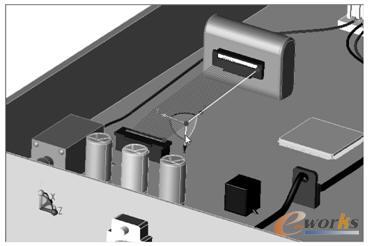

    ⑤确定第二点。光标移动时从第一点到光标位置动态连一个浅色橡皮筋，鼠标单击第二目标点，浅色的橡皮筋消失，状态栏提示“调整第二点的方向和位置”，如图7-51所示。确定终点位置后双击鼠标完成，如图7-52所示。

图7-51 选择排线终点位置

图7-52 选择排线终点位置

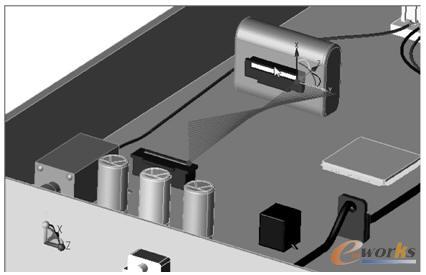

    ⑥单击【布线】工具条中的【修改方向】按钮，出现调整排线排列放线圆圈，选中圆弧拖动，改变排线方向，如图7-53所示。按键盘〈N〉键调整到另一个排线端点，然后继续调整排列方向，如图7-54所示。

图7-53 调整排线方向

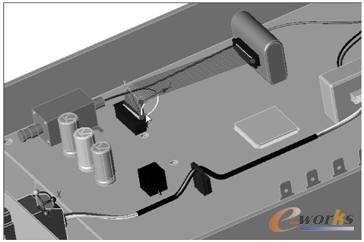

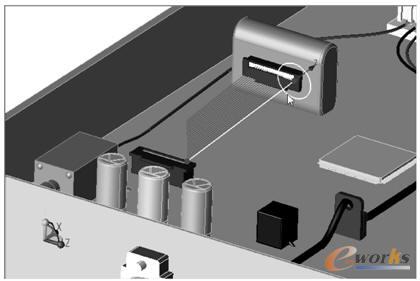

    ⑦排线方向调整完成后，直接单击排线可增加控制点，如图7-55所示，将控制点移动至合适位置，如图7-56所示，排线一端竖直插入元器件上。

    ⑧调整完成后，双击鼠标左键或按〈Enter〉键确认，即可生成一段排线，如图7-57所示。若需要再次调整，选中排线后直接单击【编辑布线】按钮，进入编辑调整状态，调整方法如上述方法。

图7-54 调整另一端排线方向

图7-55 增加排线控制点

图7-56 调整排线铺设

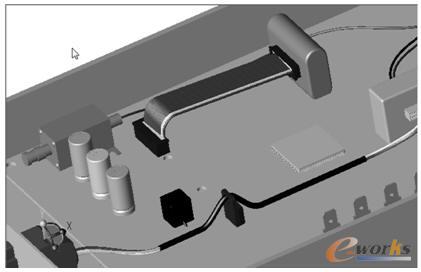

图7-57 排线创建完成
