项目　1

用接通延时定时器实现断开延时、脉冲和扩展脉冲

    利用S7-200 PLC的“接通延时”（ON-Delayed）定时器，产生断开延时（OFF-Delay）、脉冲（Pulse）及扩展脉冲（Extended Pulse）。

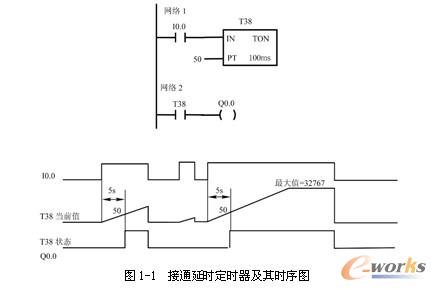

    接通延时定时器的基本工作原理如图1-1所示：使能端（IN）接通时开始定时，当前值大于等于预设值（PT）时（PT=1～32767），定时器状态位置位，对应的常开触点闭合，常闭触点断开。达到预设值后，当前值仍继续计数，直到最大值32767为止。使能端断开，定时器状态位复位，当前值被清零。

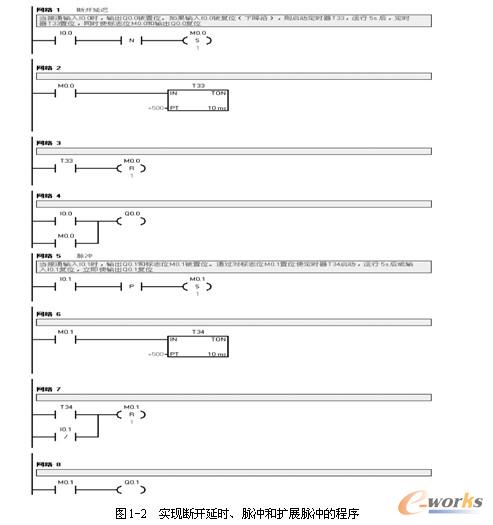

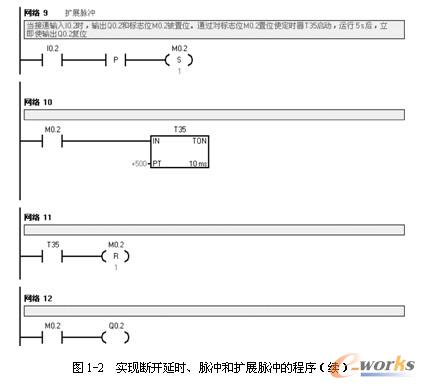

    实现断开延时、脉冲和扩展脉冲的程序清单及注释如图1-2所示，主程序分为3个相对独立的部分，分别用来实现相应的功能。

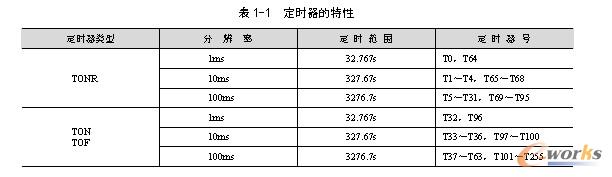

    S7-200 PLC中有三种类型的定时器：接通延时定时器TON、保持型接通延时定时器TONR和断电延时定时器TOF，有1ms、10ms和l00ms三种分辨率，分辨率取决于定时器号，如表1-1所示。要正确使用定时器，需要熟悉各种类型定时器的工作原理，控制定时器的启动、停止和复位是用好定时器的关键。
