项目4　

输入信号的边缘检测

    使用S7-200 PLC的边沿指令来检测输入信号的变化。使用上升沿和下降沿来区分信号的变化，上升沿指信号由“0”变为“1”，下降沿指信号由“1”变为“0”。

    本项目主要考虑信号的边沿指令的使用。程序中通过2个存储字分别累计输入I0.0上升沿数目以及输入I0.1下降沿数目。

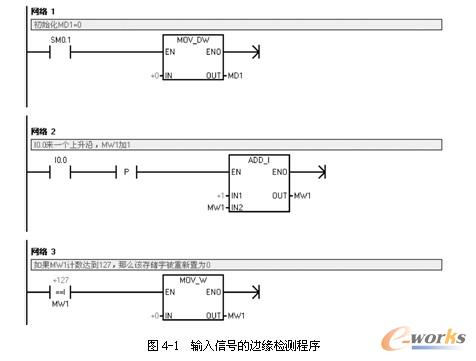

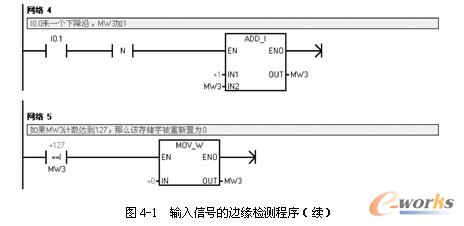

    程序清单及注释如图4-1所示。

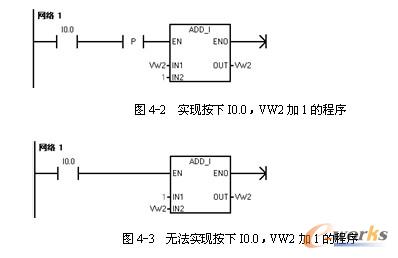

    边沿指令主要用于执行一次的情况。如要求按下I0.0，VW2加1，则必须采用图4-2所示程序；而图4-3所示程序则不行，结合PLC的循环扫描工作方式分析可知：按下I0.0，由于扫描周期时间很短，I0.0=1时每个扫描周期VW2都会加1。

    图4-1所示“网络1”中的初始化MD1=0与初始化MW1=0，MW3=0有何关系？
    （提示：MD1由M存储区的第一个字节开始的四个字节即MB1~MB4组成，也就是由MW1和MW3组成，所以MD1=0与MW1=0、MW3=0是等价的。）
