第二章功能指令

第二十四节使用数据记录

项目24　

使用数据记录

用S7-200记录生成的数据并将数据导入到 Microsoft Excel中。

数据记录通常是指按照日期时间排序的一组数据，每条记录都是某些过程事件的一套过程数据。这些记录可以包含时间及日期标签。可以通过程序控制永久保存过程数据记录到存储卡中，也就是说要使用数据记录功能，必须在PLC上插入一块64KB或256KB的存储卡。记录数据存储在存储卡中，可以节约S7-200的V存储区，因为这些数据以前需要存储在V存储区，占用了很大的数据区空间。
数据记录功能通过Micro/Win软件中的数据记录向导来完成配置。使用数据记录向导可以最多生成4个独立的数据记录（每个数据记录可以拥有不同的数据结构）。同一数据记录的数据结构相同。
S7-200可以通过编程将数据写入存储卡，写入存储卡中的数据不能再读回到S7-200中。
数据记录在存储卡中可储存的数据记录的数目没有限制（65535条），数据记录是一个环形队列，当归档记录满时，一条新的记录将代替第一条记录。
数据记录的上载通过S7-200资源管理器（S7-200 Explorer）完成，上载的文件可以直接用Excel软件打开，也可利用Windows的计划任务工具（Scheduling Task）将数据归档记录设定为在某一时刻自动上载到上位机。

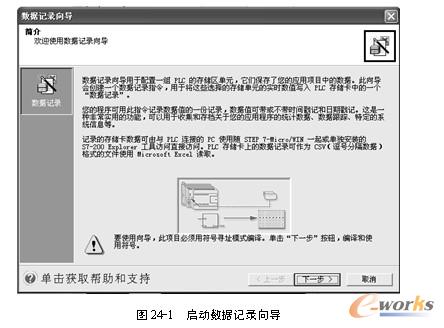

要实现本项目要求，第一步：要利用STEP 7 Micro/Win软件的数据记录向导创建数据归档。启动STEP 7 Micro/Win软件，在指令树中，单击“向导→数据记录”，打开数据记录向导，如图24-1所示。

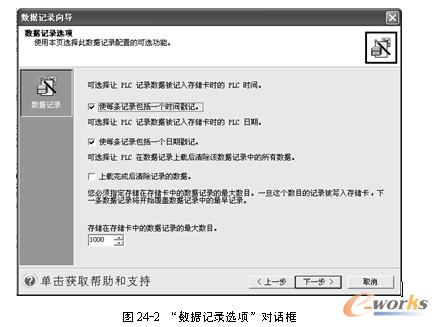

单击图24-1中的“下一步”按钮，进入“数据记录选项”对话框，如图24-2所示，在此可以开启数据归档记录的时间戳记，开启数据归档记录的日期戳记，指定是否在上载归档数据之后将其删除，指定需要的记录个数。

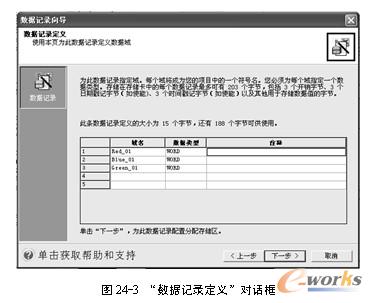

单击图24-2中的“下一步”按钮，进入“数据记录定义”对话框，如图24-3所示，在此可以输入一个符号域名（数据归档记录最大为204个字节），指定每个字段的具体数据类型（从BOOL到REAL，但不支持ASCII 和字符串），根据需要添加注释等。

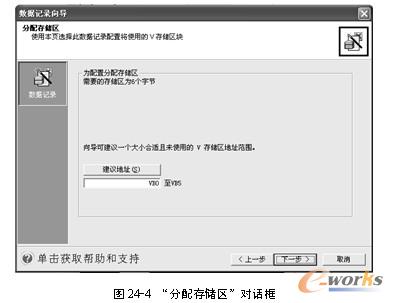

单击图24-3中的“下一步”按钮，进入“分配存储区”对话框，如图24-4所示，使用“建议地址”即可。与前面向导操作类似，使用默认名称，完成配置。

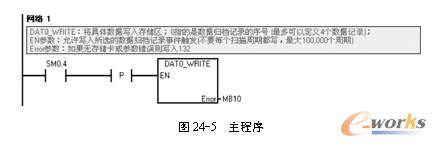

完成数据记录的配置后，生成了相应的子程序，第二步：编写用户程序，程序清单及注释如图24-5所示。

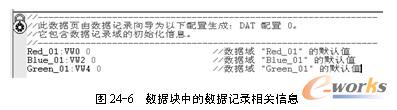

在数据块中选择向导下的“DATx_DATA”标志可找到数据所在的V存储器位置，如图24-6所示，它们将被写入到数据归档记录中。每个具体的数据归档记录都将找到对应的数据标签。

第三步：连接S7-200与S7-200 Explorer。S7-200 Explorer 是STEP 7 Micro/Win V4.0的一部分，安装STEP7 Micro/Win V4.0时将会被自动安装，也可以到网上免费下载。

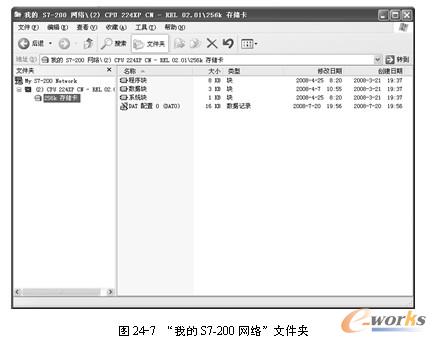

启动S7-200 Explorer，有个名为“我的S7-200网络”的子文件夹，如果带有存储卡的S7-200与计算机正确连接，则将显示在该文件夹下。双击存储卡，即可看到存放在其上的文件和项目，包括S7-200程序、配方文件、定义的数据归档记录（含存档数据）和其他文件等，如图24-7所示。
第四步：将已存档数据直接导入到Microsoft Excel。若要读取存档数据，只需双击数据归档文件。Microsoft Excel能读取存档的数据结构（xxx.clv文件）。
若要自动读取数据记录文件，则需要一个特殊的工具用于在指定的时间内自动读取数据归档记录。

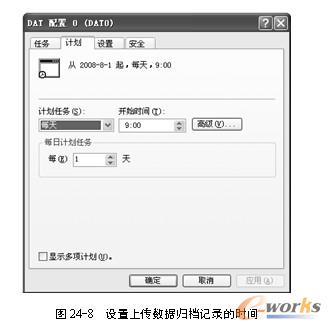

首先右键单击图24-7中要读取的数据归档记录，如“DAT配置0”，为其创建一个快捷方式放到桌面上，接着在控制面板中打开“任务计划”，复制数据归档记录的快捷方式到“任务计划”文件夹下，双击“任务计划”中的数据归档记录的快捷方式并指定上传数据归档记录的时间，如图24-8所示。
