第三章 有限元网格划分

    首次启动HyperMesh 11.0，将弹出User Profiles对话框，需要用户指定求解器模板。本书基于ANSYS求解器，故选择ANSYS模板，同时，取消勾选“Always show at start-up”，并单击“OK”按钮，以设置默认加载ANSYS模板，如图3-1所示。


提示：
也可以在启动HyperMesh后，通过菜单栏Preferences > User Profiles…设置求解器模板。

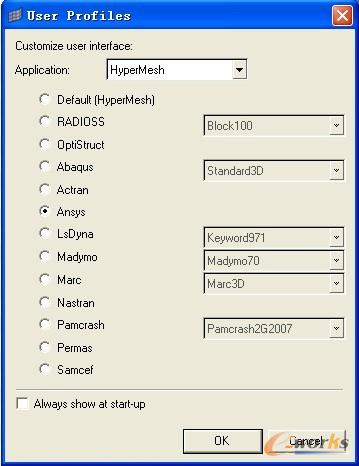

图3-1  加载ANSYS模板

    HyperMesh 11.0窗口界面主要包含标题栏（Title Bar）、菜单栏（Menu Bar）、工具栏（Toolbars）、标签域（Tab Area）、图形区（Graphics Area）、主菜单（Main Menu）、主菜单页（Main Menu Pages）和状态栏（Status Bar）等几个区域，如图3-2所示。

图3-2  HyperMesh的主界面

    （1）标题栏

    标题栏位于窗口界面的最上方，它显示了当前使用的HyperMesh版本号和用户正在处理的文件名称。

    （2）菜单栏

    菜单栏位于标题栏的下方。就像许多应用程序提供的下拉菜单一样，当用户单击这些下拉菜单时，就会出现下一级的菜单选项，通过这些菜单选项可进入HyperMesh不同的功能模块。

    （3）工具栏

    工具栏位于图形区的周围。这些按钮为常用功能提供了快捷途径，如改变显示选项等，它们也可被拖放到图形区的四周。

    （4）标签域

    标签域（选项卡）位于图形区的左侧，列出了一些有用的工具，如Model选项卡和Utility选项卡等。

    1）Model选项卡。Model选项卡包含了Model浏览器。Model浏览器以层树方式显示模型的内容。可以通过Model浏览器创建或编辑各种对象，并对其进行组织和显示控制。

    2）Utility选项卡。Utility选项卡的内容随着求解器模板的改变而变化。对于ANSYS模板，默认的Utility选项卡如图3-3所示。Ansys Tools页面包含与ANSYS模型设置相关的宏；Geom/Mesh页面包含与创建、编辑几何模型和有限元网格相关的宏；User页面仅包含用户自己创建的宏；Disp页面仅包含清除临时节点（Clear Temp Nodes）的宏；QA/Model页面包含与单元检查和载荷相关的宏。

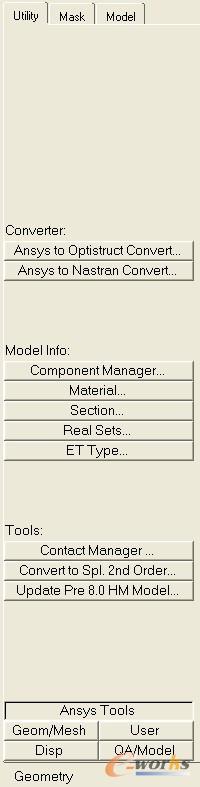

图3-3  Utility选项卡

    （5）图形区

    图形区位于标题栏的右下方，占据着HyperMesh主界面最大的区域。图形区是显示模型的区域。用户可以实时地在三维空间中对模型进行操作。除显示模型外，在图形区也可交互式地选择实体。

    （6）主菜单

    主菜单位于图形区的下方，显示每一个页面上可用的功能，可通过单击相应的按钮来实现用户需要的功能。

    （7）主菜单页

    主菜单页位于主菜单的右侧。主菜单页将主菜单按功能分组，主菜单一次仅能显示一个页面，如图3-4~图3-9所示。Geom页面包含与创建和编辑几何模型有关的功能；1D、2D、3D页面分别包含一维、二维、三维单元的创建和编辑工具；Analysis页面包含分析问题以及边界条件定义的功能；Tool页面包含各种工具和模型检查功能；Post页面包含后处理功能。

    （8）状态栏

    状态栏位于HyperMesh主界面的最下方。状态栏的左端显示了当前主菜单页（默认为Geometry）。状态栏右端的3个区域显示了当前包含文件、当前组件集和当前载荷集（所有区域默认为空）。
