第三章 有限元网格划分

    几何模型通常由专业的CAD软件建立，然后导入HyperMesh。为减少有限元前处理的工作量，最好的办法是采用CAD软件直接建立适合有限元分析的CAD模型。然而，CAD工程师建立的CAD模型需要精确的表达几何结构，通常会包含某些细小特征，如倒圆角、倒角和小孔等。所以，将CAD模型导入HyperMesh之后，通常还需要进行几何清理，以便于网格划分。

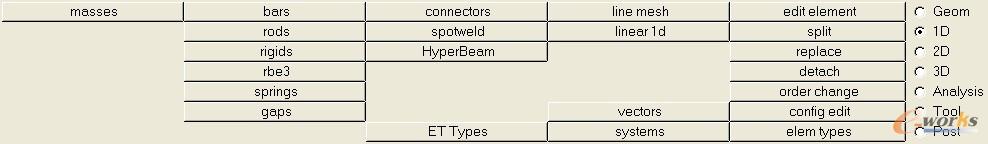

图3-4  1D页面

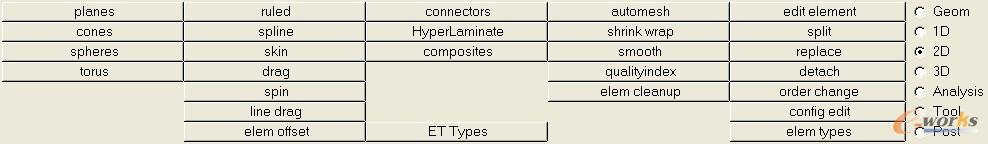

图3-5  2D页面

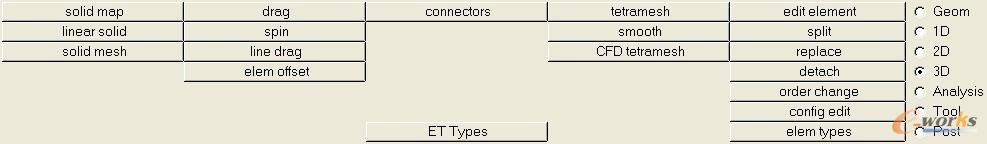

图3-6  3D页面

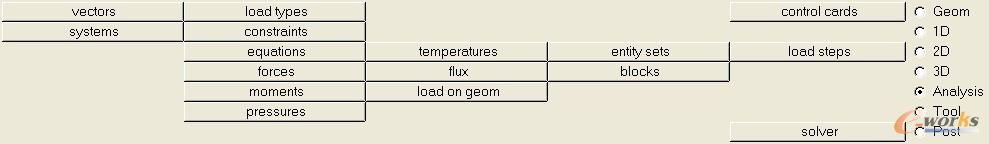

图3-7  Analysis页面

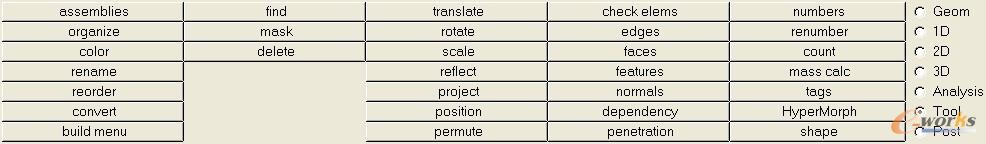

图3-8  Tool页面

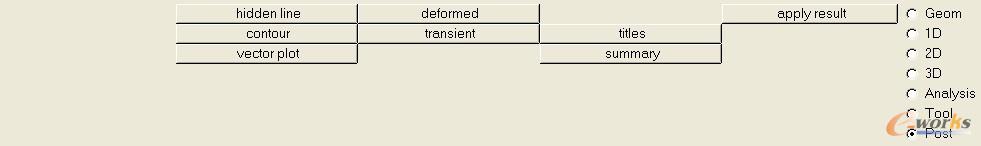

图3-9  Post页面

    HyperMesh提供了许多几何清理的工具（位于Geom页面，见图3-2），可以完成拓扑修复、拓扑改进、中面抽取和简化细节等工作。
