第二章 草图

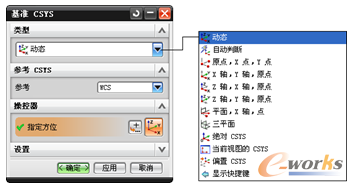

图2-7 “基准CSYS”对话框

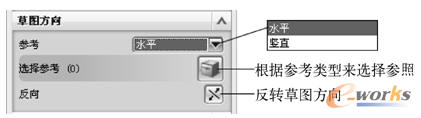

图2-8  定义草图方向

3.草图原点

    在“创建草图”对话框的“草图原点”选项组中，可以定义草图原点。定义草图原点可以使用点构造器 ，也可以使用位于点构造器 右侧的下拉列表框中的点方法选项。

2.1.3  在轨迹上

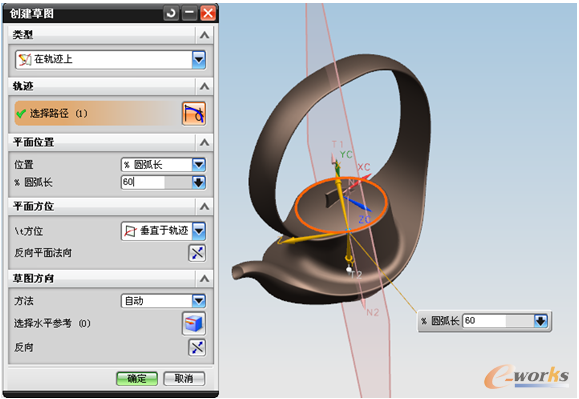

    当选择“在轨迹上”作为新建草图的类型时，需要分别定义轨迹（路径）、平面位置、平面方位和草图方向，如图2-9所示。


图2-9  指定草图类型为“在轨迹上”

1.“轨迹”选项组

    激活 （曲线）按钮时，可以选择所需的路径。

2.“平面位置”选项组

    “平面位置”选项组的“位置”下拉列表框提供了3个选项，即“%圆弧长”、“圆弧长”和“通过点”。若选择“%圆弧长”选项，则需要输入圆弧长百分比数值；若选择“圆弧长”选项，则需要输入圆弧长数值；若选择“通过点”选项，则可以从如图2-10所示的“指定点”下拉列表框中选择其中一个选项按钮，然后选择相应参照以定义平面通过指定点，有多种情况时可单击“备选解”按钮来选择所需的解。用户也可以单击“点构造器” 按钮，接着利用弹出来的如图2-11所示的“点”对话框来定义所需的点。

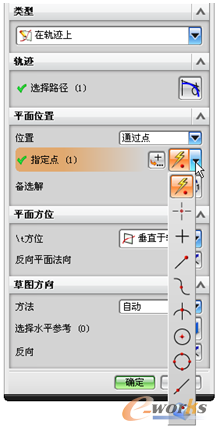

图2-10  使用“指定点”下拉列表框

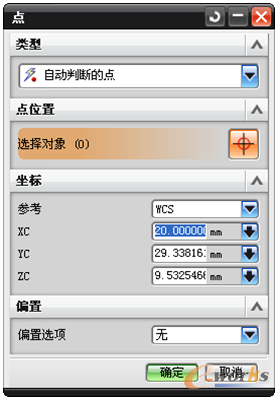

图2-11 “点”对话框

3.“平面方位”选项组

    在“平面方位”选项组的“方位”下拉列表框中，可以根据设计情况选择“垂直于轨迹”、“垂直于矢量”、“平行于矢量”或“通过轴”选项，并可以反向平面法向。

4.“草图方向”选项组

    “草图方向”选项组用于定义草图方向，设置内容包括：设置草图方向方法选项（可供选择的方法选项有“自动”、“相对于面”和“使用曲线参数”），选择水平参考以及反向草图方位。

2.1.4  重新附着草图

    用户可以根据设计情况来修改草图的附着平面，也就是进行“重新附着草图”操作。通过该操作可以将草图附着到另一个平面、基准平面或路径，或者更改草图方位。下面详细地介绍在创建草图对象之后重新附着草图的方法。

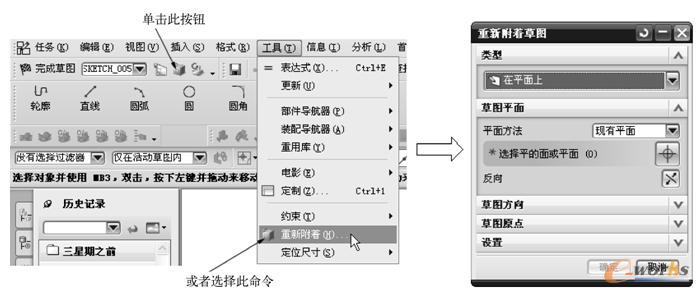

    （1）创建草图对象之后，确保在草图绘制环境中，单击“重新附着”按钮，或者在菜单栏中选择“工具”|“重新附着”命令，打开如图2-12所示的“重新附着草图”对话框。


图2-12  打开“重新附着草图”对话框

    （2）利用“重新附着草图”对话框，重新指定一个草图平面，包括定义草图方向。

    （3）在“重新附着草图”对话框中单击“确定”按钮，草图附着到新的平面上。

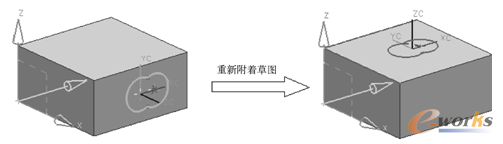

    如图2-13所示为一个重新附着草图的例子。在该例子中，原来指定的草图平面为长方体的一个侧面，在该草图平面内绘制所需的草图对象，之后因为设计变更而需要将该草图对象重新附着到长方体的上顶面。


图2-13  重新附着草图
