第二章 草图

    要在当前应用模块中创建基准点，那么可以在“特征”工具栏中单击“点”按钮 ，或者在菜单栏中选择“插入”|“基准/点”|“点”命令，打开“点”对话框，如图2-14a所示，利用该对话框来创建所需的基准点。其中点类型主要有“自动判断的点”、“光标位置”、“现有点”、“终点”、“控制点”、“交点”、“圆弧中心/椭圆中心/球心”、“圆弧/椭圆上的角度”、“象限点”、“点在曲线/边上”、“点在面上”、“两点之间”和“按表达式”，而偏置选项有“无”、“矩形”、“柱面副”、“球形”、“沿矢量”和“沿曲线”。

    用户也可以进入草图任务环境中，在草图平面中绘制所需要的点（这类点被称为草图点）。其方法是在当前应用模块中单击“任务环境中的草图”按钮 ，或者在菜单栏中选择“插入”|“任务环境中的草图”命令，打开“创建草图”对话框，指定草图平面后进入草图任务环境，此时单击“点”按钮，或者在草图任务环境的菜单栏中选择“插入”|“基准/点”|“点”命令，系统弹出如图2-14b所示的“草图点”对话框，利用该对话框提供的工具指定草图点的位置即可。用于指定草图点的工具包括“自动判断的点”、“光标位置”、“终点”、“控制点”、“交点”、“圆弧中心/椭圆中心/球心”、“象限点”、“现有点”和“点在曲线/边上”。

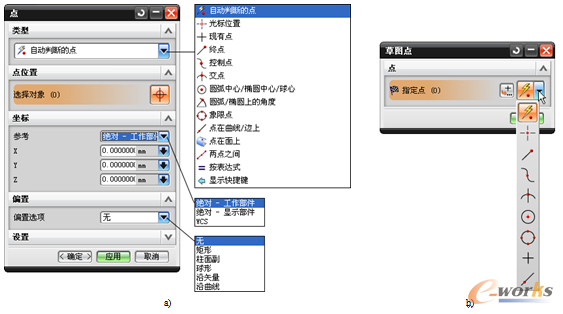

图2-14  用于创建点的对话框

a) 在当前应用模块中创建基准点的“点”对话框  b)“草图点”对话框
