第三章 空间曲线与基准特征

    曲线编辑的主要命令位于“编辑”|“曲线”级联菜单中，包括“X成形”、“参数”、“修剪”、“分割”、“长度”和“光顺样条”，它们的功能含义如表3-2所示。它们用于编辑本章介绍的曲线特征。

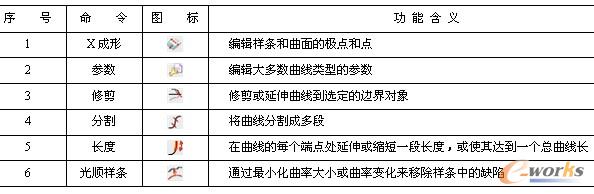

表3-2  曲线编辑的相关命令

    下面介绍一个应用有曲线编辑命令的范例。

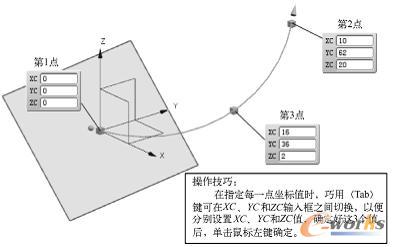

    （1）新建一个模型文件，调出“直线和圆弧”工具栏并从中单击“圆弧（点-点-点）”按钮，或者在菜单栏中选择“插入”|“曲线”|“直线和圆弧”|“圆弧（点-点-点）”命令，打开“圆弧（点-点-点）”对话框。分别指定如图3-35所示的第1点、第2点和第3点，然后关闭“圆弧（点-点-点）”对话框。

图3-35  绘制一个圆弧特征

    （2）在菜单栏中选择“编辑”|“曲线”|“长度”命令，打开如图3-36所示的“曲线长度”对话框。

    （3）选择之前创建的圆弧曲线作为要更改长度的曲线，接着在“曲线长度”对话框中设置如图3-37所示的参数与选项。

图3-36  “曲线长度”对话框

图3-37  编辑曲线长度

    （4）在“曲线长度”对话框中单击“确定”按钮，编辑曲线长度后的圆弧特征效果如图3-38所示。

    （5）在菜单栏中选择“编辑”|“曲线”|“分割”命令，系统弹出“分割曲线”对话框。

    （6）在绘图窗口中单击圆弧曲线，系统弹出另外一个“分割曲线”对话框来提示创建参数将从曲线被移除，并询问是否继续，如图3-39所示，单击“是”按钮。

图3-38  编辑曲线长度后的圆弧

图3-39  系统弹出一个对话框提示是否继续

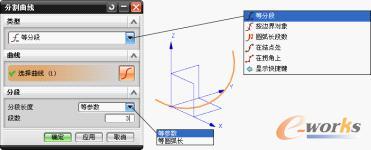

    （7）在如图3-40所示的“分割曲线”对话框中分别设置曲线类型和分段参数，如图3-40所示。

图3-40  设置分割曲线参数与选项

    （8）在“分割曲线”对话框中单击“确定”按钮，则所选的圆弧曲线最终被等分成3段。
