第三章 空间曲线与基准特征

    在UG NX 7.5中，来自体的曲线包括求交曲线、截面曲线和抽取的虚拟曲线。

3.3.1 求交曲线

    使用“插入”|“来自体的曲线”|“求交”命令，可以创建两个对象集之间的相交曲线。创建相交曲线的典型示例（源文件为“bc_3_xjqx.prt”）如图3-27所示，该相交曲线由曲面1和曲面2求交来产生。

    下面介绍创建相交曲线的操作步骤。

    （1）在菜单栏中选择“插入”|“来自体的曲线”|“求交”命令，打开如图3-28所示的“相交曲线”对话框。

    （2）选择要相交的第一组面，或者指定所需的平面。

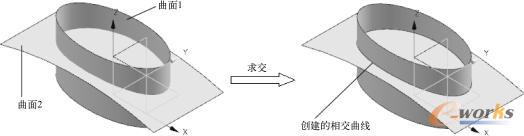

图3-27  创建相交曲线

    （3）在“第二组”选项组中单击“面”按钮，接着选择要相交的第二组面。或者在“第二组”选项组中激活“指定平面”并利用相关的平面工具来指定所需的平面。

    （4）打开“设置”选项组，确定“关联”复选框的状态，在“曲线拟合”下拉列表框中选择所需要的一种拟合选项，并设置公差值，如图3-29所示。另外，可以在“预览”选项组中设置是否预览。

图3-28  “相交曲线”对话框

图3-29  设置曲线拟合选项等

    （5）在“相交曲线”对话框中单击“确定”按钮或“应用”按钮。

3.3.2 截面曲线

    可以通过将平面与体、面或曲线相交来创建曲线或点。创建截面曲线的思路就是如此。要创建截面曲线（也称剖切曲线），则按照如下的操作步骤进行。

    （1）在菜单栏中选择“插入”|“来自体的曲线”|“截面”命令，系统弹出如图3-30所示的“截面曲线”对话框。

    （2）选择要剖切的对象。

    （3）从“类型”下拉列表框中选择所需的类型选项，如选择“选定的平面”、“平行平面”、“径向平面”或“垂直于曲线的平面”，并指定所选类型下所需的参照及参数。

图3-30  “截面曲线”对话框

    （4）在“设置”选项组中设置是否关联以及设置“曲线拟合”选项、“连结曲线”处理选项和“公差”参数等。

    （5）单击“确定”按钮，从而创建截面曲线。

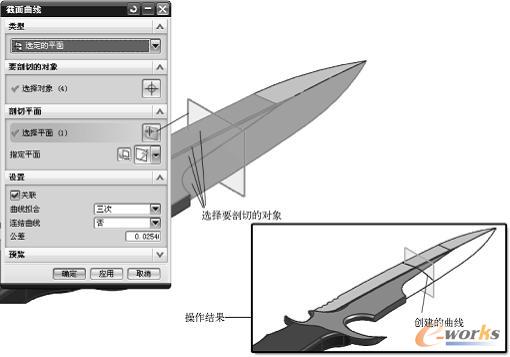

    创建截面曲线的典型示例如图3-31所示。

图3-31  创建截面曲线

3.3.3 抽取虚拟曲线

    使用“插入”|“来自体的曲线”|“抽取虚拟曲线”命令，可以从面旋转轴、倒圆中心线和虚拟交线创建曲线，创建的曲线被形象地称为“虚拟曲线”。此操作方法比较简单，即选择“插入”|“来自体的曲线”|“抽取虚拟曲线”命令，打开如图3-32所示的“抽取虚拟曲线”对话框，从“类型”下拉列表框中选择“旋转轴”、“倒圆中心线”或“虚拟相交”选项，接着根据所选的类型选项来选择相应的所需的参照对象，并在“设置”选项组中设置是否关联，然后单击“确定”按钮或“应用”按钮。

图3-32  “抽取虚拟曲线”对话框

    例如，当选择的类型选项为“旋转轴”，那么需要选择圆柱面、圆锥面或旋转面，示例如图3-33所示；当选择“倒圆中心线”或“虚拟相交”类型选项时，则需选择要从中抽取虚拟曲线的圆角面，典型示例如图3-34所示（图中抽取虚拟曲线的类型不同，一个是“倒圆中心线”，一个是“虚拟相交”，两者均选择相同的倒圆面，而最终生成的虚拟曲线则不相同，这需要用户注意）。

图3-33  以“旋转轴”方式抽取虚拟曲线

图3-34  倒圆中心线与虚拟相交
