第四章 创建实体特征

    本书将长方体、圆柱体、圆锥和球体等这一类设计特征统称为体素特征，这类特征是一个基本解析形式的实体对象。通常在设计初期创建一个体素特征作为模型毛坯。创建体素特征时，必须要先确定它的类型、尺寸、空间方向与位置等参数。

4.2.1  创建长方体

    长方体特征是基本体素中较为常见的一个，如图4-3所示。要创建长方体模型，则在“特征”工具栏中单击“长方体”按钮，或者在菜单栏中选择“插入”|“设计特征”|“长方体”命令，系统弹出如图4-4所示的“长方体”对话框。在“类型”下拉列表框中提供了长方体特征的创建类型，包括“原点和边长”、“两点和高度”和“两个对角点”。在“布尔”选项组中可根据设计要求设置“布尔”选项，如“无”、“求和”、“求差”和“求交”。

图4-3  长方体

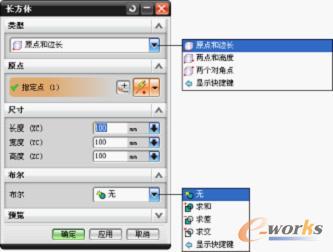

图4-4  “长方体”对话框

1．原点和边长

    “原点和边长”为初始默认的创建类型。选择此创建类型时，需要指定原点位置（放置基准），并在“尺寸”选项组中分别输入长度、宽度和高度参数值。

2．两点和高度

    选择“两点和高度”创建类型时，需要指定两个点定义长方体的底面，接着在“尺寸”选项组中设置长方体的高度参数值，如图4-5所示。

3．两个对角点

    选择“两个对角点”创建类型时，需要分别指定两个对角点，即原点和从原点出发的点（XC，YC，ZC），如图4-6所示。

图4-5  选择“两点和高度”创建类型

图4-6  选择“两个对角点”创建类型

4.2.2  创建圆柱体

    要创建圆柱体，则在“特征”工具栏中单击“圆柱体”按钮，或者在菜单栏中选择“插入”|“设计特征”|“圆柱体”命令，打开“圆柱体”对话框。在“类型”下拉列表框中可以选择两种创建类型之一，即选择“轴、直径和高度”或“圆弧和高度”。

1．轴、直径和高度

    选择“轴、直径和高度”创建类型时，将通过指定轴（包括指定轴矢量方向和确定原点位置）、直径尺寸和高度尺寸来创建圆柱体，如图4-7所示。

2．圆弧和高度

    选择“圆弧和高度”创建类型时，将通过选择圆弧、圆（定义圆柱体直径）以及设置高度尺寸参数的方式来创建圆柱体，如图4-8所示。

图4-7  选择“轴、直径和高度”

图4-8  选择“圆弧和高度”

4.2.3  创建圆锥体/圆台

    要创建圆锥体/圆台，则在“特征”工具栏中单击“圆锥”按钮，或者在菜单栏中选择“插入”|“设计特征”|“圆锥”命令，系统弹出“圆锥”对话框，如图4-9所示。“圆锥”对话框的“类型”下拉列表框提供了5种类型选项，如“直径和高度”、“直径和半角”、“底部直径，高度和半角”、“顶部直径，高度和半角”、“两个共轴的圆弧”，从中选择一种类型选项，接着选择相应的参照以及设置相应的参数，然后单击“确定”按钮，即可创建一个圆锥体/圆台。

图4-9  “圆锥”对话框

    下面介绍创建圆台（相当于特殊的圆锥）的一个简单范例。

    （1）在“特征”工具栏中单击“圆锥”按钮，或者在菜单栏中选择“插入”|“设计特征”|“圆锥”命令，系统弹出“圆锥”对话框。

    （2）在“类型”下拉列表框中选择“直径和高度”类型选项。

    （3）选择Z轴定义矢量，接着在“轴”选项组中单击位于“指定点”右侧的“点构造器”按钮，弹出“点”对话框，设置如图4-10所示的点坐标，单击“确定”按钮。

    （4）返回“圆锥”对话框，在“尺寸”选项组中将“底部直径”设置为100mm，将“顶部直径”设置为36.8mm，将“高度”设置为61mm，如图4-11所示。

图4-10  指定点

图4-11 “圆锥”对话框

    （5）在“圆锥”对话框中单击“确定”按钮，创建的圆台如图4-12所示。

图4-12  创建圆台

4.2.4  创建球体

    要创建球体，则在“特征”工具栏中单击“球体”按钮，或者在菜单栏中选择“插入”|“设计特征”|“球”命令，系统弹出“球”对话框。在对话框的“类型”下拉列表框中可以选择“中心点和直径”类型选项或“圆弧”类型选项。

1．中心点和直径

    当选择“中心点和直径”类型选项时，将通过指定球体中心点和直径尺寸来创建球体，如图4-13所示。

2．圆弧

    当选择“圆弧”类型选项时，将通过选择圆弧来创建球体，如图4-14所示。

图4-13  选择“中心点和直径”类型选项

图4-14  选择“圆弧”类型选项
