第四章 创建实体特征

    在菜单栏的“插入”|“扫掠”级联菜单中提供4个扫掠类型的命令，即“扫掠”、“沿引导线扫掠”、“变化的扫掠”和“管道”。下面介绍这4种扫掠特征。

4.3.1 扫掠

    使用“插入”|“扫掠”级联菜单中的“扫掠”命令，可以通过沿着一个或多个引导线扫掠截面来创建特征，在创建过程中可使用各种方法控制沿着引导线的形状，创建简单扫描特征的示例如图4-15所示。

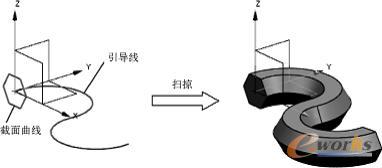

图4-15  创建扫描特征

    要创建扫描特征，可在菜单栏中选择“插入”|“扫掠”|“扫掠”命令，系统弹出如图4-16所示的“扫掠”对话框。创建此类扫掠特征需要选择曲线定义截面，指定引导线（最多3条），设置截面选项（包括截面位置选项、对齐方法选项、定位方法选项和缩放方法选项）等。倘若根据设计要求，可选择合适的曲线定义脊线。另外，要注意“截面选项”选项组中的“截面位置”下拉列表框，在该框中可以选择“沿引导线任何位置”或“引导线末端”来定义截面位置。

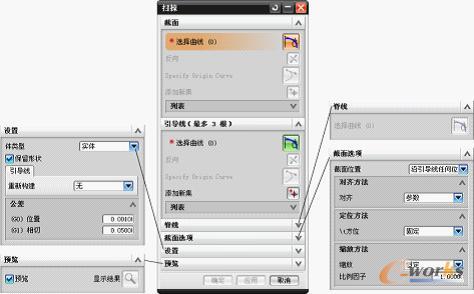

图4-16  “扫掠”对话框

    在绘图区域中如果选择了不满足要求的截面曲线或引导线时，可以在对话框中展开相应的列表，确保在列表中选择不需要的曲线集，然后单击“移除”按钮，如图4-17所示，然后再重新选择所需的曲线。

图4-17  移除不需要的曲线集

    值得用户注意的是，在选择具有多段相接的曲线作为截面或引导线时，需要巧用“选择条”的曲线选项，如图4-18所示，包括“单条曲线”、“相连曲线”、“相切曲线”、“特征曲线”、“面的边缘”、“片体边”、“区域边界曲线”、“组中的曲线”和“自动判断曲线”。其中，“单条曲线”用于只选中单条的曲线段，“相连曲线”用于选中与之相连的所有有效曲线（包括单击的曲线段在内），“相切曲线”用于选中与之相切的所有连续曲线（包括单击的曲线段在内），“特征曲线”用于只选中特征曲线。图4-19给出了引导线选择设置的两种情况。

图4-18  巧用选择条的曲线选项

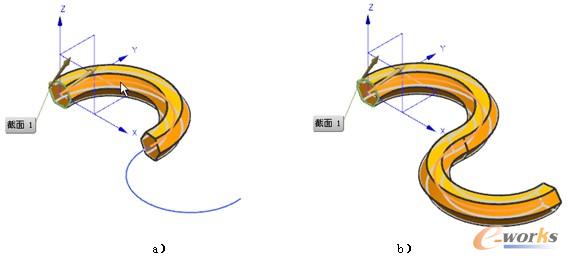

图4-19  引导线设置不同的两种扫描结果

a）单条曲线  b）相切曲线

    练习案例：读者可以打开bc_4_sl.prt文件来进行创建扫掠特征的练习。

4.3.2 沿引导线扫掠

    使用“插入”|“扫掠”级联菜单中的“沿引导线扫掠”命令，可以通过沿着引导线扫掠截面来创建实体或曲面片体。

    指定引导线是创建此类扫掠特征的关键，它可以是多段光滑连接的曲线，也可以是具有尖角的曲线，但如果引导线具有过小尖角（如某些锐角），可能会导致扫掠失败。如果引导线是开放的，即具有开口的，那么最好将截面线圈绘制在引导线的开口端，以防止可能出现预料不到的扫掠结果。

    下面以如图4-20所示的典型示例介绍沿引导线扫掠来创建实体的操作方法及步骤。

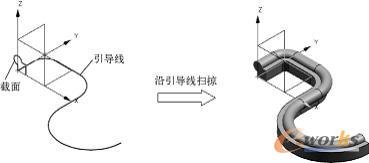

图4-20  沿引导线扫掠创建实体

    （1）单击“打开”按钮，利用弹出的“打开”对话框查找并选择配套的bc_4_yydxsl.prt文件，单击“OK”按钮，该文件中已经绘制好所需的曲线。

    （2）在菜单栏中选择“插入”|“扫掠”|“沿引导线扫掠”命令，打开如图4-21所示的“沿引导线扫掠”对话框。

    （3）系统提示为截面选择曲线链。在“选择条”工具栏的曲线类型下拉列表框（也称曲线规则下拉列表框）中选择“相连曲线”，接着在绘图窗口中单击将作为扫描截面的曲线，如图4-22所示。

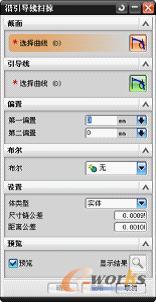

图4-21 “沿引导线扫掠”对话框

图4-22  为截面选择曲线链

    （4）在“沿引导线扫掠”对话框的“引导线”选项组中，单击“曲线”按钮，接着在绘图窗口中单击另一条相连曲线作为引导线的曲线链。

    （5）在“偏置”选项组中，将“第一偏置”设置为0mm，将“第二偏置”设置为2mm；在“设置”选项组的“体类型”下拉列表框中选择“实体”选项，接受默认的“尺寸链公差”和“距离公差”，如图4-23所示，可以预览效果。

    （6）在“沿引导线扫掠”对话框中单击“确定”按钮，创建扫掠特征如图4-24所示。

图4-23  设置偏置参数等

图4-24  创建扫掠特征

4.3.3 变化的扫掠

    使用“插入”|“扫掠”级联菜单中的“变化的扫掠”命令，可通过沿路径扫掠横截面来创建特征体，此时横截面形状沿路径改变。如图4-25所示的实体模型就可以通过“变化的扫掠”命令来创建。

图4-25  变化的扫掠

    下面通过一个典型操作实例来介绍如何创建“变化的扫掠”特征。

    1．新建所需的文件

    （1）在工具栏中单击“新建”按钮，或者在菜单栏中选择“文件”|“新建”命令，系统弹出“新建”对话框。

    （2）在“模型”选项卡的“模板”列表中选择名称为“模型”的模板，在“新文件名”选项组的“名称”文本框中输入“bc_4_bhdsl”，并指定要保存到的文件夹。

    （3）在“新建”对话框中单击“确定”按钮。
