第五章 特征操作及编辑

    使用同样的方法，在模型中指定其他3个可变半径点，并设置相应的参数，如图5-15所示。

    （5）在“边倒圆”对话框中单击“确定”按钮，创建可变倒圆的效果如图5-16所示。

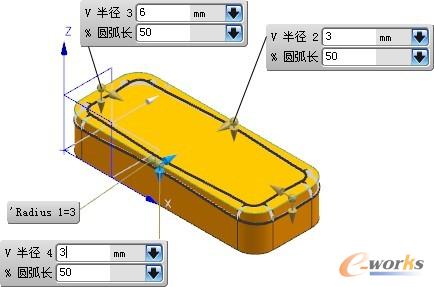

图5-15  指定其他3个可变半径点及相应的参数

图5-16  创建可变倒圆角

5.1.3  面倒圆

    面倒圆是指在选定面组（实体或片体的两组表面）之间添加相切圆角面，其圆角形状可以是圆形、二次曲线或以规律控制。

    面倒圆操作的步骤如下。

    （1）在菜单栏中的“插入”|“细节特征”级联菜单中选择“面倒圆”命令，或者在“特征”工具栏中单击“面倒圆”按钮 ，系统弹出如图5-17所示的“面倒圆”对话框。

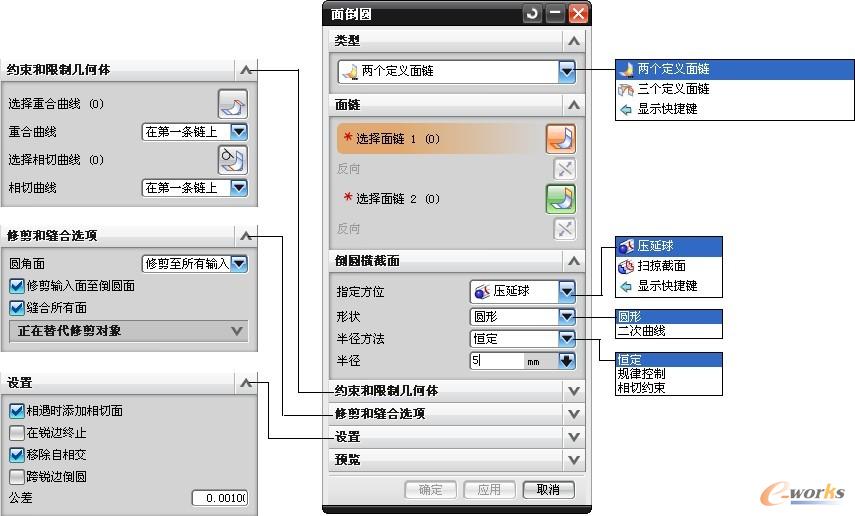

图5-17  “面倒圆”对话框

    （2）在“类型”选项组的下拉列表框中选择“两个定义面链”选项或“三个定义面链”选项，接着分别定义面链（选择“两个定义面链”选项时需要指定面链1和面链2；选择“三个定义面链”选项时需要分别指定面链1、面链2和中间链）以及设置其方向（要求两组面矢量方向一致），然后定制倒圆横截面，必要时设置约束和限制几何体、修剪和缝合选项等。
    （3）在“面倒圆”对话框中单击“确定”按钮或“应用”按钮。

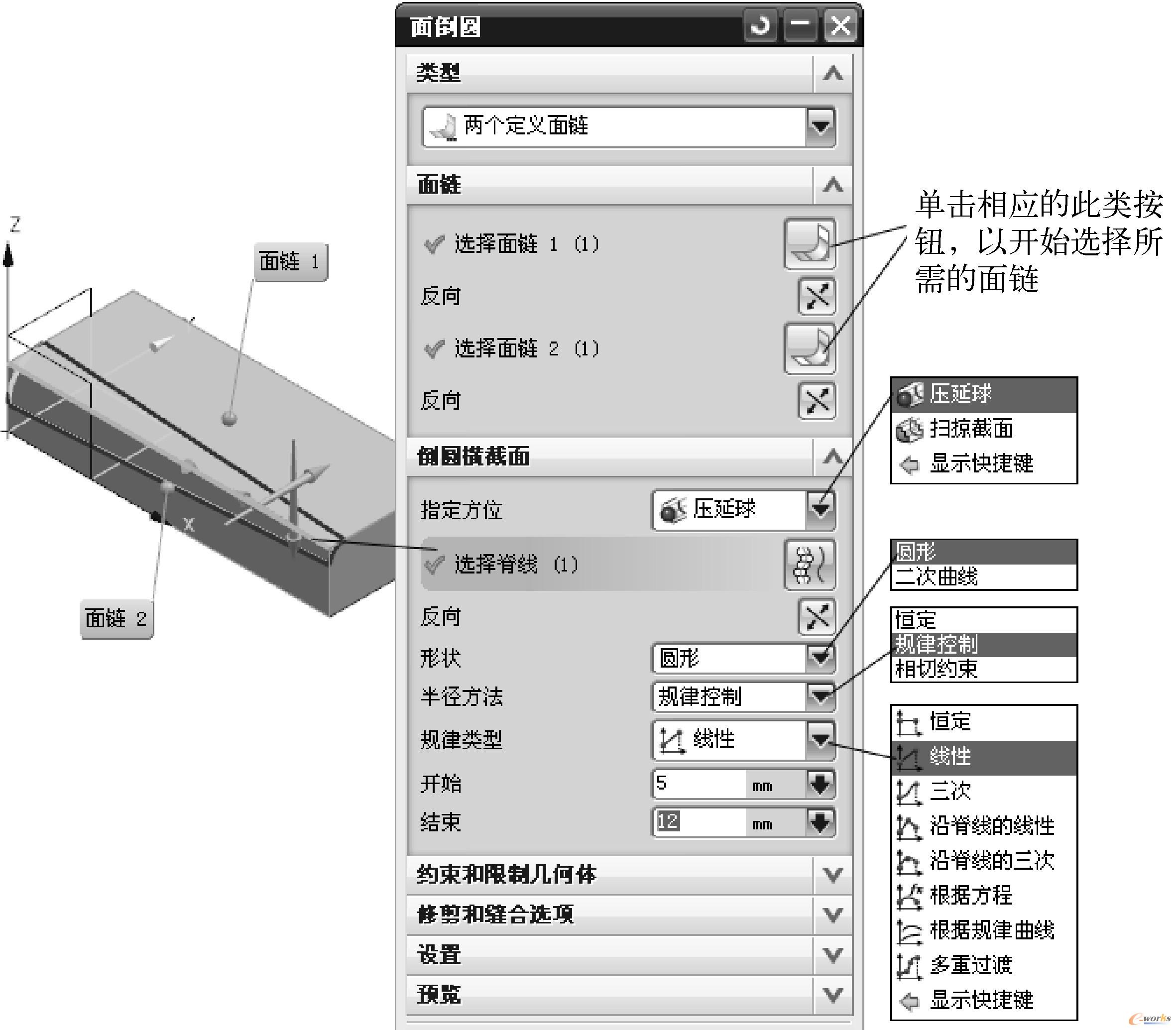

图5-18为面倒圆的一个典型示例。在该示例中，面倒圆的“类型”选项为“两个定义面链”，倒圆横截面“形状”为“圆形”，“半径方法”为“规律控制”，选择所需的边线定义脊线，将规律类型设置为“线性”，将开始值设为5mm，结束值设为12mm。

图5-18  面倒圆

    说明：在“面倒圆”对话框的“面链”选项组中单击“反向”按钮 ，可以改变相应面组的矢量方向。注意只有当两组面矢量方向一致时，才可以完成面倒圆操作。

5.1.4  拔模

    要创建拔模特征，则在“特征”工具栏中单击“拔模”按钮 ，或者在菜单栏中选择“插入”|“细节特征”|“拔模”命令，打开如图5-19所示的“拔模”对话框。

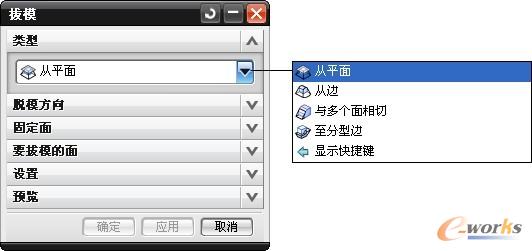

图5-19  “拔模”对话框

    在“类型”下拉列表框中指定拔模类型，例如将拔模类型设置为“从平面”、“从边”、“与多个面相切”或“至分型边”。图5-20～图5-23分别为“从平面”拔模、“从边”拔模、“与多个面相切”拔模或“至分型边”拔模的典型示例。

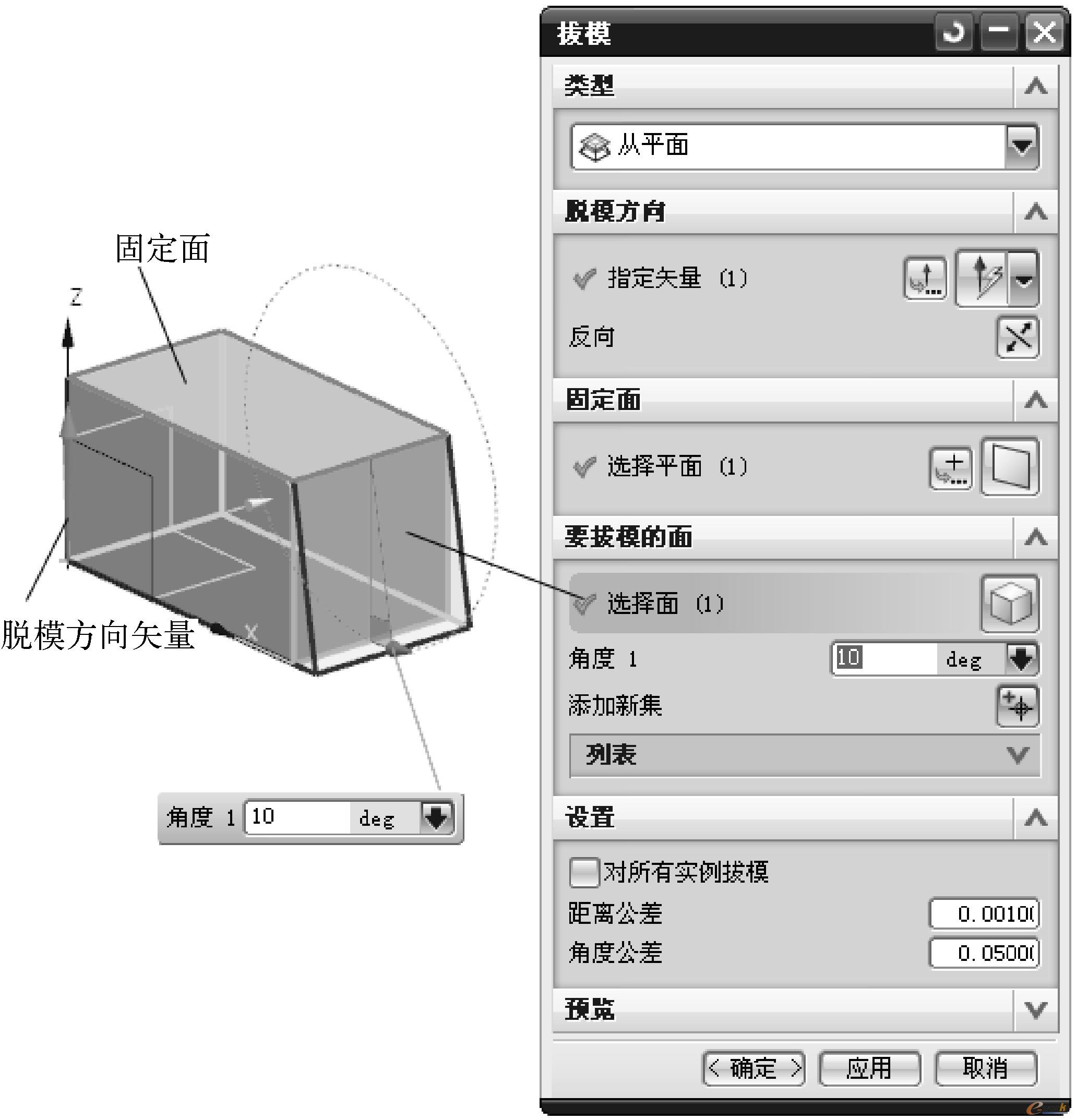

图5-20 “从平面”拔模

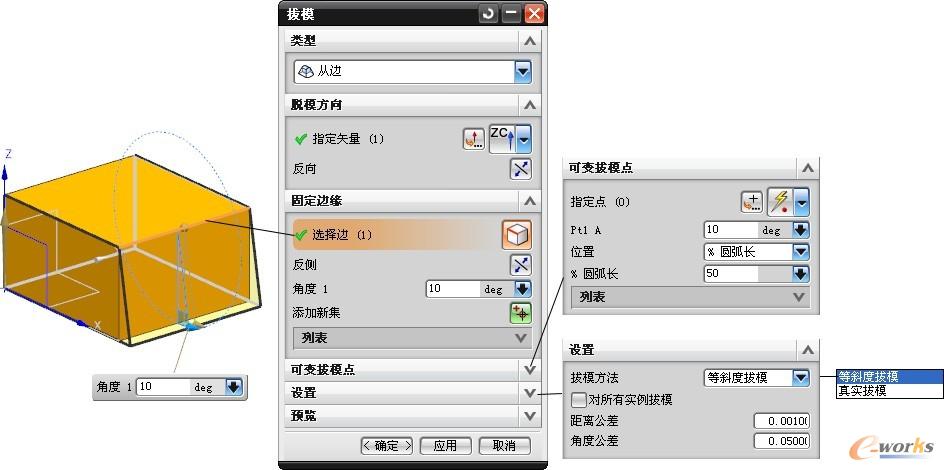

图5-21 “从边”拔模

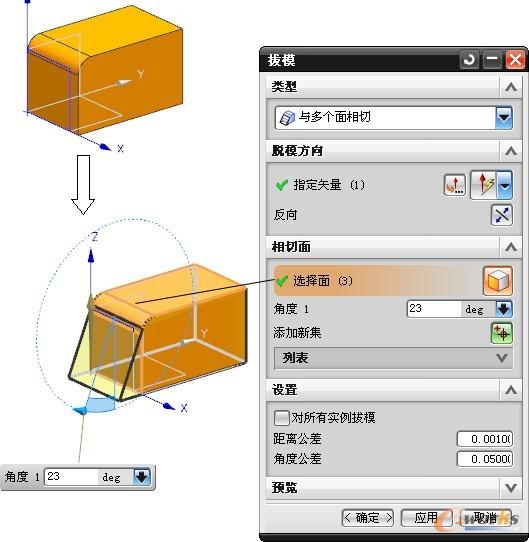

图5-22 “与多个面相切”拔模

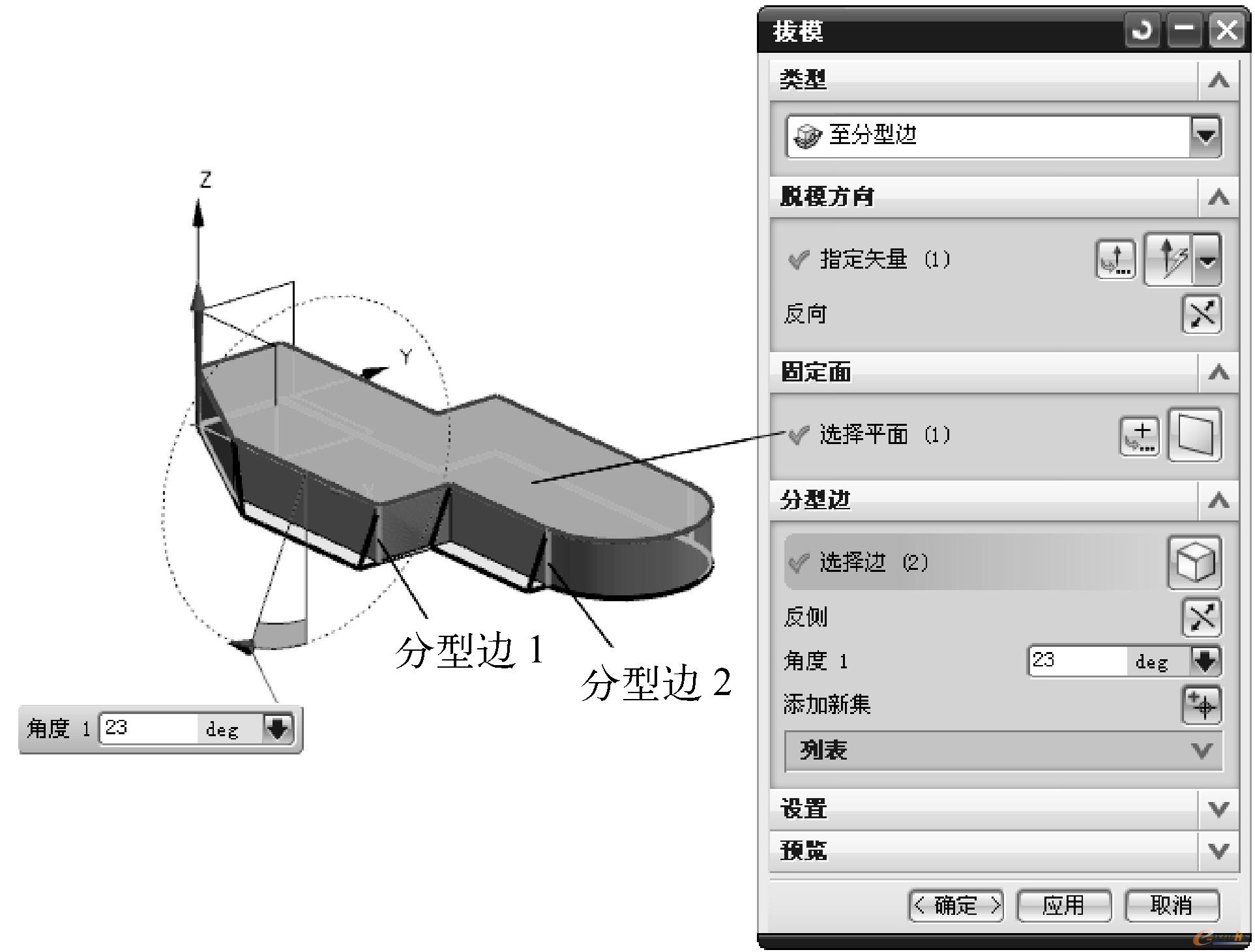

图5-23 “至分型边”拔模

5.1.5  其他细节特征

    在菜单栏的“插入”|“细节特征”级联菜单中还提供了其他几种细节特征的创建命令，如“样式圆角”、“美学面倒圆”和“样式拐角”，它们的功能含义如下（本书要求初学者大致了解这3个细节特征的功能用途）。

    “样式圆角”：倒圆曲面并将相切和曲率约束应用到圆角的相切曲线。该命令相应的工具按钮为 。选择此命令，系统弹出如图5-24所示的“样式圆角”对话框，可以根据需要采用“规律”、“曲线”或“轮廓”类型来定义样式圆角。

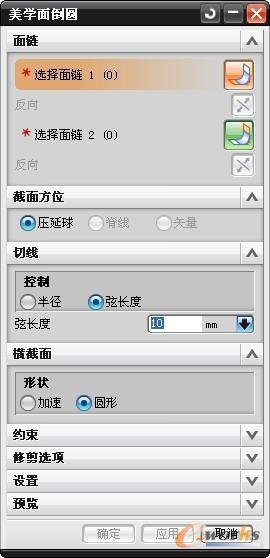

    “美学面倒圆”：在圆角的圆角切面处施加相切或曲率约束时倒圆曲面，其圆角截面形状可以是圆形、锥形或切入类型。该命令相应的工具按钮为 。选择此命令，系统弹出如图5-25所示的“美学面倒圆”对话框，接着定义面链、截面方位、切线、横截面、约束、修剪选项和一些设置选项等。

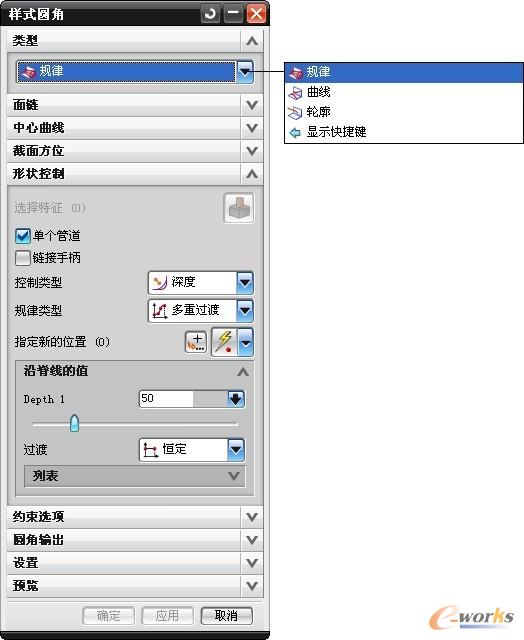

图5-24 “样式圆角”对话框

图5-25 “美学面倒圆”对话框

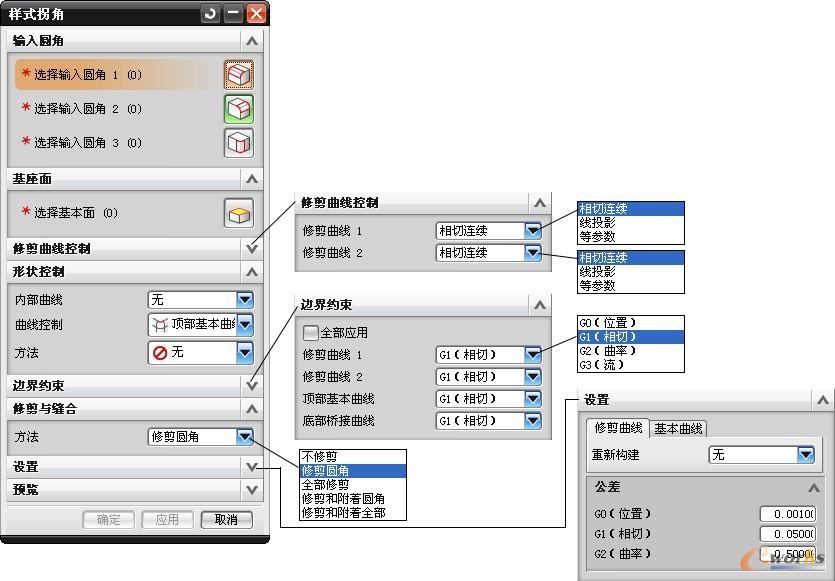

    “样式拐角”：在即将产生的3个弯曲曲面的投影交点创建一个精确、美观的A类拐角。该命令相应的工具按钮为 。选择此命令，系统弹出如图5-26所示的“样式拐角”对话框，接着分别利用相应的选项组来定义相应的内容即可。

图5-26  “样式拐角”对话框
