第五章 特征操作及编辑

    布尔运算包括求和、求差和求交。关于布尔运算的这3个命令位于“插入”|“组合”级联菜单中。

5.2.1  求和

    求和是指将两个或更多实体的体积合并为单个体。下面以一个简单范例来介绍如何进行“求和”运算操作。

    （1）假设在一个新建的模型文件中建立如图5-27所示的一个长方体和圆柱体，该长方体和圆柱体具有相交的体积块。
    （2）在“插入”|“组合”级联菜单中选择“求和”命令，或者在“特征”工具栏中单击“求和”按钮 ，系统弹出如图5-28所示的“求和”对话框。
    （3）选择目标体。选择长方体作为目标体。
    （4）选择工具体（也称刀具体）。选择圆柱体作为工具体。可以选择多个对象作为工具体。

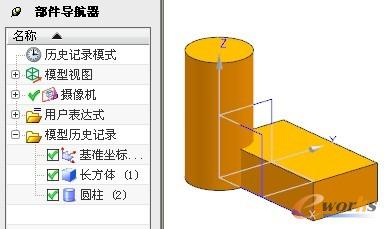

图5-27  创建单独的长方体和单独的圆柱体

图5-28 “求和”对话框

    （5）在“设置”选项组中设置“保存目标”和“保存工具”这两个复选框的状态，并设置公差值。在这里均不勾选“保存目标”和“保存工具”这两个复选框。
    （6）在“求和”对话框中单击“确定”按钮。

5.2.2  求差

    求差是指从一个实体的体积中减去另一个的，留下一个空体。下面以一个简单范例来介绍如何进行“求差”运算操作。

    （1）假设在一个新建的模型文件中建立如图5-27所示的一个长方体和圆柱体，该长方体和圆柱体具有相交的体积块。
    （2）在“插入”|“组合”级联菜单中选择“求差”命令，或者在“特征”工具栏中单击“求差”按钮 ，系统弹出如图5-29所示的“求差”对话框。
    （3）选择目标体。选择长方体作为目标体。
    （4）选择工具体（也称刀具体）。选择圆柱体作为工具体。可以选择多个对象作为工具体。
    （5）在“设置”选项组中设置“保存目标”和“保存工具”这两个复选框的状态，并设置公差值。在这里均不勾选“保存目标”和“保存工具”这两个复选框。
    （6）在“求差”对话框中单击“确定”按钮，得到的求差结果如图5-30所示。

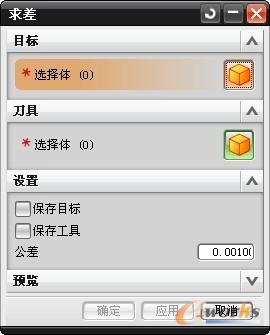

图5-29 “求差”对话框

图5-30  求差结果

5.2.3  求交

    求交是指创建一个体，它包含两个不同的体共享的体积。下面以一个简单范例来介绍如何进行“求交”运算操作。

    （1）假设在一个新建的模型文件中建立如图5-31所示的一个球体和长方体，该球体和长方体具有相交的体积块。
    （2）在“插入”|“组合”级联菜单中选择“求交”命令，或者在“特征”工具栏中单击“求交”按钮 ，系统弹出如图5-32所示的“求交”对话框。

图5-31  单独的球体和单独的长方体

图5-32 “求交”对话框

    （3）选择目标体。选择长方体作为目标体。
    （4）选择工具体（也称刀具体）。选择球体作为工具体。
    （5）在“设置”选项组中设置“保存目标”和“保存工具”这两个复选框的状态，并设置公差值。在这里均不勾选“保存目标”和“保存工具”这两个复选框。
    （6）在“求交”对话框中单击“确定”按钮，得到的求交结果如图5-33所示。

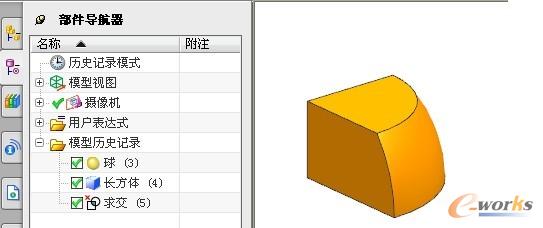

图5-33  求交结果
