第五章 特征操作及编辑

    可以通过应用壁厚并打开选定的面来修改实体，这就是抽壳的设计理念，示例如图5-34所示。抽壳的壳体可以具有单一的壁厚，也可以为指定面设定其他壁厚（抽壳练习文件为bc_5_ck.prt）。

图5-34  抽壳示例

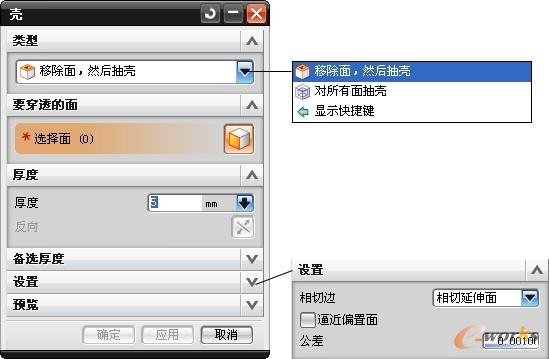

    从菜单栏中选择“插入”|“偏置/缩放”|“抽壳”命令，或者在“特征”工具栏中单击“抽壳”按钮 ，系统弹出如图5-35所示的“壳”对话框。利用该对话框，设置抽壳类型、要穿透的面、厚度以及备选厚度等。

图5-35 “壳”对话框

    下面介绍两种典型的抽壳类型，包括“移除面，然后抽壳”和“对所有面抽壳”。

1．“移除面，然后抽壳”类型

    使用此抽壳类型方法所创建的壳体具有开口造型。选择“移除面，然后抽壳”类型选项时，需要定义如下几个方面。

    在模型中选择要冲裁的面，即要穿透的面（俗称为“开口面”）。

    定义厚度。如果要改变厚度的生成方向，则单击“厚度”选项组中的“反向”按钮 。

    如果要为其他面指定不同的厚度，则在“壳”对话框中展开“备选厚度”选项组，单击该选项组中的“面”按钮 ，接着选择要为其指定不同厚度的面，并设置相应的厚度，必要时可更改默认的厚度方向。

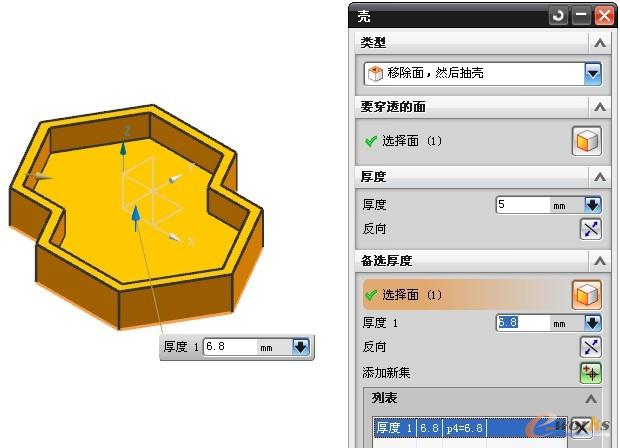

    采用“移除面，然后抽壳”类型进行抽壳操作的典型示例如图5-36所示。在该示例中，底面的厚度设置为6.8mm，其他的壁厚均为5mm。

图5-36 “移除面，然后抽壳”类型

2．“对所有面抽壳”类型

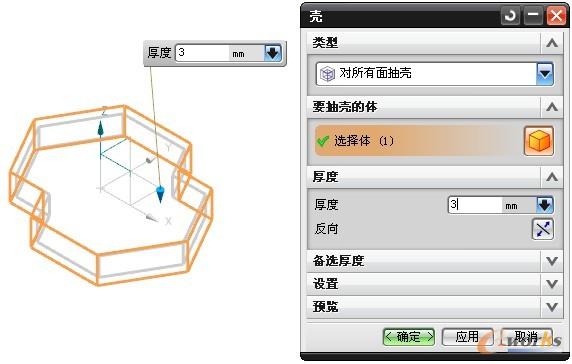

    如果要创建没有开口的壳体，那么可以采用“对所有面抽壳”类型方法来对实体进行抽壳。进行“对所有面抽壳”操作时，需要选择要抽壳的体以及设置厚度和加厚方向等，如图5-37所示，必要时也可以设置备选厚度等参数。

图5-37  抽壳所有的面
