第六章 曲面建模
第三节 由曲线创建曲面
可以通过曲线来创建曲面,曲线的好坏也会影响到曲面的质量和形状。利用拉伸、回转等方式可以创建曲面片体。在本节中将介绍其他由曲线构造曲面的典型方法,包括“艺术曲面”、“通过曲线组”、“通过曲线网格”、“扫掠”、“剖切曲面”和“N边曲面”。
6.3.1 艺术曲面
使用“艺术曲面”命令可以用任意数量的截面和引导线串来创建曲面。下面通过一个范例来介绍如何创建艺术曲面。
(1)打开“bc_6_ysqm.prt”部件文件,该文件中存在着如图6-25所示的曲线。
(2)在“曲面”工具栏中单击“艺术曲面”按钮 ,或者在菜单栏中选择“插入”|“网格曲面”|“艺术曲面”命令,系统弹出如图6-26所示的“艺术曲面”对话框。
(3)在“选择条”工具栏的曲线规则下拉列表框中选择“相连曲线”选项,接着在如图6-27所示的位置处单击,从而选中整条相连的闭合曲线作为截面曲线1。注意单击位置会确定曲线的起点。
(4)在“截面(主要)曲线”选项组中单击“添加新集”按钮 ,接着在如图6-28所示的位置处单击以选择截面曲线2(同样为相连曲线)。
说明:如果发现两条截面曲线的原点(起点)位置不一致,那么可以在“截面(主要)曲线”选项组的列表中选择要编辑的截面曲线集,接着单击“曲线原点”按钮 ,重新指定曲线原点。
(5)展开“引导(交叉)曲线”选项组,单击“引导(交叉)曲线”按钮 ,接着在绘图区选择如图6-29所示的圆弧。
(6)分别在“连续性”选项组和“输出曲面选项”选项组中设置相应的选项,如图6-30所示。
(7)展开“设置”选项组,从“体类型”下拉列表框中选择“片体”选项,如图6-31所示,可接受默认的相应公差设置。
(8)在“艺术曲面”对话框中单击“确定”按钮。完成创建的艺术曲面如图6-32所示。
6.3.2 通过曲线组
使用“通过曲线组”命令创建曲面是指通过多个截面创建片体,此时直纹形状改变以穿过各截面。各截面线串之间可以线性连接,也可以非线性连接。
通过曲线组创建曲面的典型示例如图6-33所示,该曲面由指定的3个截面线串以参数对齐的方式来创建的,在创建时注意3个截面线串的起始方向。下面结合该示例(原文件为bc_6_tgqxz.prt)介绍通过曲线组创建曲面的典型方法及步骤。
(1)在“曲面”工具栏中单击“通过曲线组”按钮 ,系统弹出如图6-34所示的“通过曲线组”对话框。
(2)系统提示选择要剖切的曲线或点。选择曲线1,如图6-35所示,注意曲线原点方向。
(3)在“截面”选项组中单击“添加新集”按钮 ,选择曲线2,注意曲线2的曲线原点方向。接着再次单击“添加新集”按钮 ,选择曲线3,注意曲线3的曲线原点方向,如图6-36所示。
说明:添加的截面集显示在“截面”选项组的列表框中。使用位于该列表框右侧的“移除”按钮 ,可以删除在列表中选择的截面;使用“向上移动”按钮 ,可以将指定截面的顺序提前一位;使用“向下移动”按钮 ,可以将指定截面的顺序后移一位。截面顺序不同,构造的曲面也将不同,这需要用户注意。
(4)定义曲面的连续方式,如图6-37所示。曲面的连续方式是指创建的曲面与指定的体边界之间的过渡方式。可以设置是否应用于全部,并可根据设计要求为第一截面和最后截面指定连续性选项,如“G0(位置)”、“G1(相切)”和“G2(曲率)”。
(5)设置对齐方式。在“对齐”选项组的下拉列表框中设置对齐选项,如图6-38所示,可供选择的对齐选项包括“参数”、“圆弧长”、“根据点”、“距离”、“角度”、“脊线”和“根据分段”。
(6)设置输出曲面选项,如图6-39所示。
补片类型有3种,即“单个”、“多个”和“匹配线串”。当设置补片类型为“单个”时,创建的曲面由单个补片组成,而此时“V向封闭”复选框和“垂直于终止截面”复选框不可用;当设置补片类型为“多个”时,创建的曲面由多个补片组成;当选择补片类型为“匹配线串”时,系统将根据用户选择的剖面线串的数量来决定组成曲面的补片数量。
构造选项有“法向”、“样条点”和“简单”3种,它们的功能含义如下。
(7)展开“设置”选项组,如图6-40所示,设置相关的选项,包括将体类型设置为“片体”,指定“保留形状”复选框的选择状态,设置放样的重新构建方式和阶次,设定相关公差。
(8)在“通过曲线组”单击“确定”按钮或“应用”按钮,完成通过曲线组创建曲面。
6.3.1 艺术曲面
使用“艺术曲面”命令可以用任意数量的截面和引导线串来创建曲面。下面通过一个范例来介绍如何创建艺术曲面。
(1)打开“bc_6_ysqm.prt”部件文件,该文件中存在着如图6-25所示的曲线。
(2)在“曲面”工具栏中单击“艺术曲面”按钮 ,或者在菜单栏中选择“插入”|“网格曲面”|“艺术曲面”命令,系统弹出如图6-26所示的“艺术曲面”对话框。
图6-25 已有的曲线

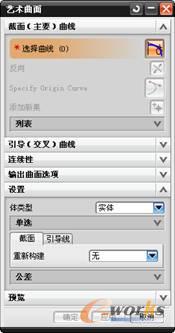

图6-26 “艺术曲面”对话框
(3)在“选择条”工具栏的曲线规则下拉列表框中选择“相连曲线”选项,接着在如图6-27所示的位置处单击,从而选中整条相连的闭合曲线作为截面曲线1。注意单击位置会确定曲线的起点。
(4)在“截面(主要)曲线”选项组中单击“添加新集”按钮 ,接着在如图6-28所示的位置处单击以选择截面曲线2(同样为相连曲线)。
说明:如果发现两条截面曲线的原点(起点)位置不一致,那么可以在“截面(主要)曲线”选项组的列表中选择要编辑的截面曲线集,接着单击“曲线原点”按钮 ,重新指定曲线原点。
图6-27 指定截面(主要)曲线
图6-28 选择截面曲线2
(5)展开“引导(交叉)曲线”选项组,单击“引导(交叉)曲线”按钮 ,接着在绘图区选择如图6-29所示的圆弧。

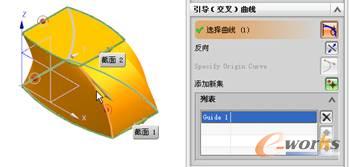

图6-29 选择引导(交叉)曲线
(6)分别在“连续性”选项组和“输出曲面选项”选项组中设置相应的选项,如图6-30所示。

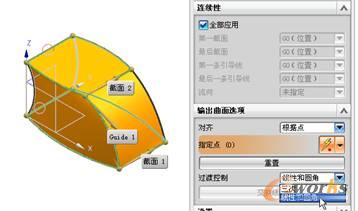

图6-30 设置连续性和输出曲面选项
(7)展开“设置”选项组,从“体类型”下拉列表框中选择“片体”选项,如图6-31所示,可接受默认的相应公差设置。

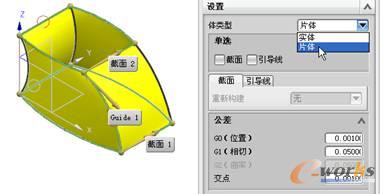

图6-31 设置体类型及公差等
(8)在“艺术曲面”对话框中单击“确定”按钮。完成创建的艺术曲面如图6-32所示。
图6-32 完成创建的艺术曲面
6.3.2 通过曲线组
使用“通过曲线组”命令创建曲面是指通过多个截面创建片体,此时直纹形状改变以穿过各截面。各截面线串之间可以线性连接,也可以非线性连接。
通过曲线组创建曲面的典型示例如图6-33所示,该曲面由指定的3个截面线串以参数对齐的方式来创建的,在创建时注意3个截面线串的起始方向。下面结合该示例(原文件为bc_6_tgqxz.prt)介绍通过曲线组创建曲面的典型方法及步骤。

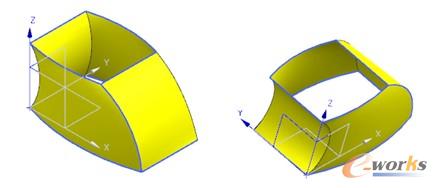

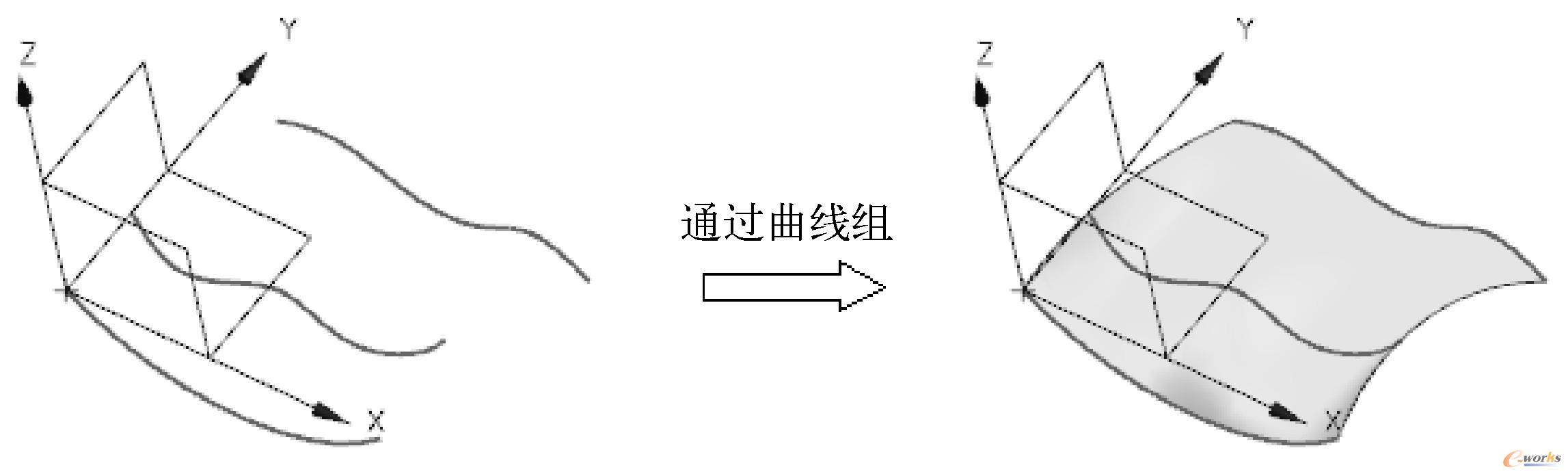

图6-33 通过曲线组创建曲面
(1)在“曲面”工具栏中单击“通过曲线组”按钮 ,系统弹出如图6-34所示的“通过曲线组”对话框。
(2)系统提示选择要剖切的曲线或点。选择曲线1,如图6-35所示,注意曲线原点方向。
图6-34 “通过曲线组”对话框
图6-35 选择曲线1
(3)在“截面”选项组中单击“添加新集”按钮 ,选择曲线2,注意曲线2的曲线原点方向。接着再次单击“添加新集”按钮 ,选择曲线3,注意曲线3的曲线原点方向,如图6-36所示。

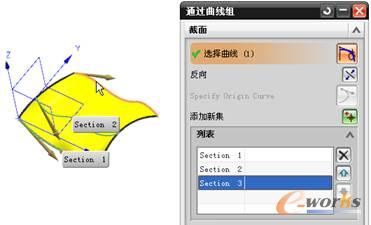

图6-36 指定3个截面线串
说明:添加的截面集显示在“截面”选项组的列表框中。使用位于该列表框右侧的“移除”按钮 ,可以删除在列表中选择的截面;使用“向上移动”按钮 ,可以将指定截面的顺序提前一位;使用“向下移动”按钮 ,可以将指定截面的顺序后移一位。截面顺序不同,构造的曲面也将不同,这需要用户注意。
(4)定义曲面的连续方式,如图6-37所示。曲面的连续方式是指创建的曲面与指定的体边界之间的过渡方式。可以设置是否应用于全部,并可根据设计要求为第一截面和最后截面指定连续性选项,如“G0(位置)”、“G1(相切)”和“G2(曲率)”。

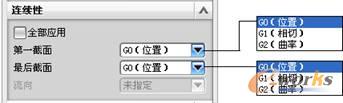

图6-37 指定曲面的连续性
(5)设置对齐方式。在“对齐”选项组的下拉列表框中设置对齐选项,如图6-38所示,可供选择的对齐选项包括“参数”、“圆弧长”、“根据点”、“距离”、“角度”、“脊线”和“根据分段”。
(6)设置输出曲面选项,如图6-39所示。
图6-38 “对齐”选项

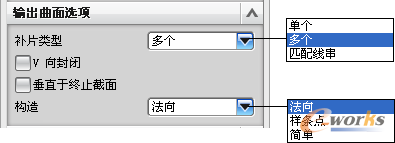

图6-39 设置输出曲面选项
补片类型有3种,即“单个”、“多个”和“匹配线串”。当设置补片类型为“单个”时,创建的曲面由单个补片组成,而此时“V向封闭”复选框和“垂直于终止截面”复选框不可用;当设置补片类型为“多个”时,创建的曲面由多个补片组成;当选择补片类型为“匹配线串”时,系统将根据用户选择的剖面线串的数量来决定组成曲面的补片数量。
构造选项有“法向”、“样条点”和“简单”3种,它们的功能含义如下。
- “法向(正常)”:指定系统按照正常的法向方向构造曲面,补片较多。
- “样条点”:指定系统根据样条点构造曲面,产生的补片较少。
- “简单”:指定系统采用简单构造曲面的方法生成曲面,产生的曲面也较少。
(7)展开“设置”选项组,如图6-40所示,设置相关的选项,包括将体类型设置为“片体”,指定“保留形状”复选框的选择状态,设置放样的重新构建方式和阶次,设定相关公差。

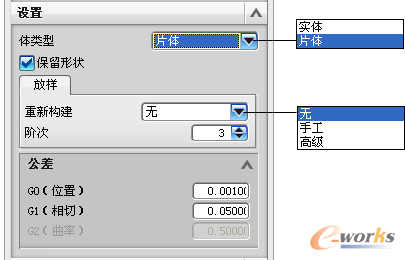

图6-40 “设置”选项组
(8)在“通过曲线组”单击“确定”按钮或“应用”按钮,完成通过曲线组创建曲面。
