第六章 曲面建模

    可以通过一个方向的截面网格和另一个方向的引导线来创建片体或实体。同一方向的截面网格（截面线串）通常被称为“主线串”，而另一方向的引导线通常被称为“交叉线串”。

    在“曲面”工具栏中单击“通过曲线网格”按钮 ，打开如图6-41所示的“通过曲线网格”对话框。该对话框包含“主曲线”选项组、“交叉曲线”选项组、“连续性”选项组、“输出曲面选项”选项组、“设置”选项组和“预览”选项组。下面介绍这些选项组的应用。

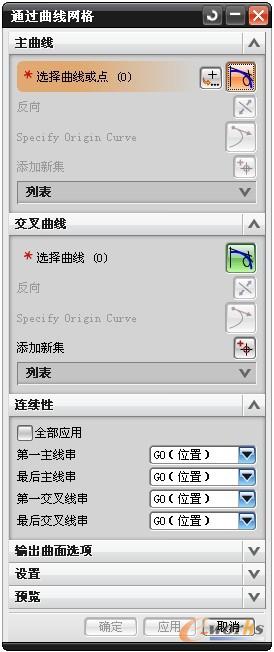

图6-41 “通过曲线网格”对话框

1．“主曲线”选项组

    该选项组用于选择主曲线，所选主曲线会显示在列表中。需要时可以单击“反向”按钮 切换曲线方向等。如果需要多个主曲线，那么在选择一个主曲线后，单击鼠标中键，或单击“添加新集”按钮 ，则可继续选择另一个主曲线。在定义主曲线时务必要特别注意设置曲线原点方向。

2．“交叉曲线”选项组

    单击“交叉曲线”按钮 ，选择所需的交叉曲线，并可进行反向设置和设置其原点方向。可根据设计要求选择多条交叉曲线，所选交叉曲线将显示在其列表中。

3．“连续性”选项组

    可以将曲面连续性设置应用于全部，即选中“全部应用”复选框。在“第一主线串”下拉列表框、“最后主线串”下拉列表框、“第一交叉线串”下拉列表框和“最后交叉线串”下拉列表框中分别指定曲面与体边界的过渡连续性方式，如设置为“G0（位置）”、“G1（相切）”或“G2（曲率）”。

4．“输出曲面选项”选项组

    输出曲面选项包括两方面的内容，即“着重”和“构造”，如图6-42所示。“着重”下拉列表框用来设置创建的曲面更靠近哪一组截面线串，其提供的可选选项有“两者皆是”、“主要”和“叉号”。

图6-42  设置输出曲面选项

“两者皆是”：用于设置创建的曲面既靠近主线串也靠近交叉线串。
“主要”：用于设置创建的曲面靠近主线串，即创建的曲面尽可能通过主线串。
“叉号”：用于设置创建的曲面靠近交叉线串，即创建的曲面尽可能通过交叉线串。
“构造”下拉列表框用于指定曲面的构建方法，包括“正常”、“样条点”和“简单”。

5．“设置”选项组

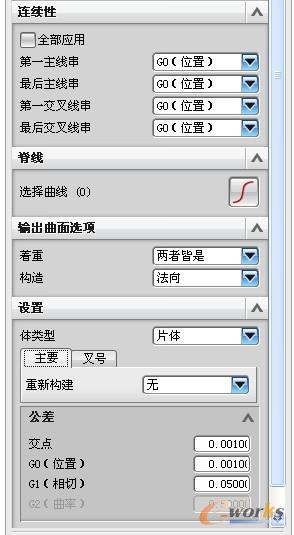

    “设置”选项组如图6-43所示，从中可以设置体类型选项（可供选择的体类型选项有“实体”和“片体”），设置主线串或交叉（十字）线串重新构建的方式，如重新构建的方式为“无”、“手工”或“高级”。例如，当选择重新构建的方式选项为“手工”时，可设置阶次，如图6-44所示。另外，在“设置”选项组中可以设置相关公差。

图6-43 “设置”选项组

图6-44  手工构建

6．“预览”选项组

    该选项组用于启用预览，并设置显示结果。

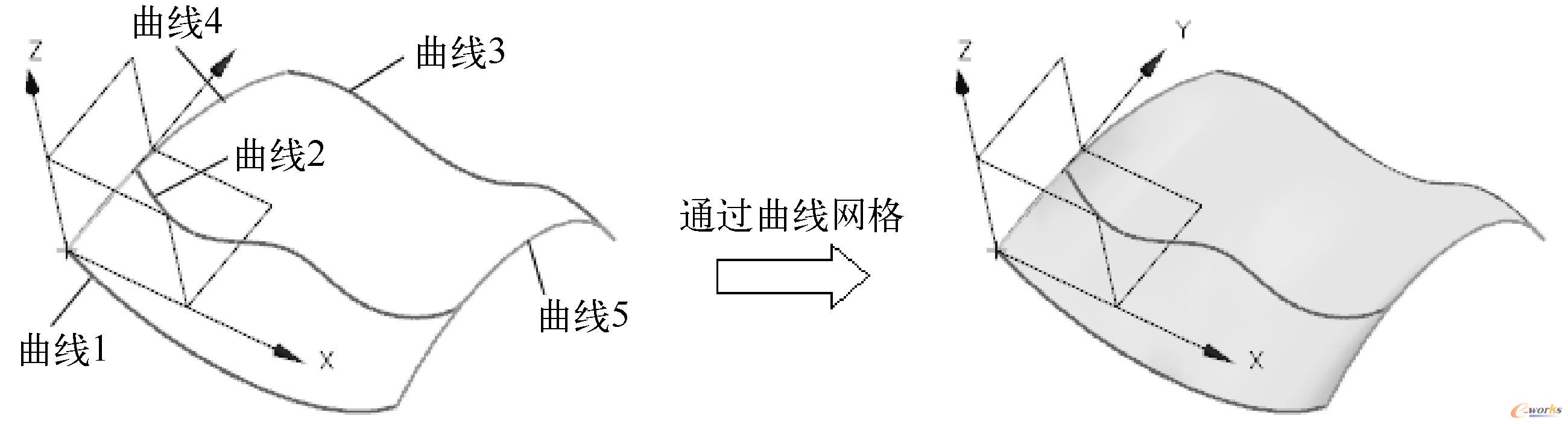

    通过曲线网格创建曲面片体的典型示例如图6-45所示。该示例的模型练习文件为bc_6_tgqmwg.prt，下面介绍打开该文档后通过曲线网格创建曲面片体的操作步骤。

图6-45  通过曲线网格创建曲面片体

    （1）在“曲面”工具栏中单击“通过曲线网格”按钮 ，打开“通过曲线网格”对话框。

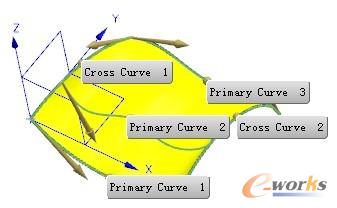

    （2）选择主曲线。先选择曲线1，单击鼠标中键，接着选择曲线2，再单击鼠标中键，然后选择曲线3，注意各条曲线的原点方向要一致，如图6-46所示。
    （3）在“交叉曲线”选项组中单击“选择交叉曲线”按钮 ，接着选择曲线4，单击鼠标中键，然后选择曲线5，单击鼠标中键，此时如图6-47所示。
    （4）分别在“通过曲线网格”其他选项组中设置相关的参数和选项，如图6-48所示。
    （5）在“通过曲线网格”对话框中单击“确定”按钮，创建的曲面片体如图6-49所示。

图6-46  选择主曲线

图6-47  选择交叉曲线

图6-48  设置其他参数和选项

图6-49  通过曲线网格创建的曲面片体
