第一章 AutoCAD 2013基础入门

第一节初步认识AutoCAD 2013

返回目录下一节

1.1.3 AutoCAD 2013的工作界面

AutoCAD软件从2009版本开始，其界面发生了比较大的改变，提供了多种工作空间模式，即“草图与注释”、“三维基础”、“三维建模”和“AutoCAD经典”。当正常安装并首次启动AutoCAD 2013软件时，系统将以默认的“草图与注释”界面显示出来，如图1-2所示。

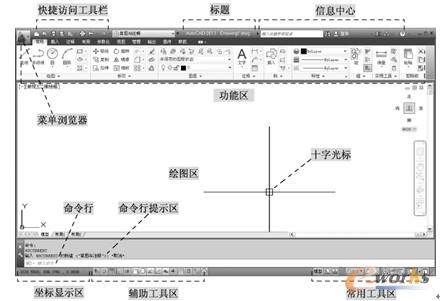

图1-2 AutoCAD 2013的“草图与注释”界面

1．标题栏

标题栏显示当前操作文件的名称。最左端依次为“新建”、“打开”、“保存”、“另存为”、“打印”、“放弃”和“重做”按钮；其次是“工作空间”列表，用于工作空间界面的选择；接着是软件名称、版本号和当前文档名称信息；然后是“搜索”、“登录”、“交换”按钮，并新增“帮助”功能；最右侧则是当前窗口的“最小化”、“最大化”和“关闭”按钮，如图1-3所示。

图1-3标题栏

2．菜单浏览器和快捷菜单

在窗口的最左上角大“A”按钮为“菜单浏览器”按钮

，单击该按钮会出现下拉菜单，如“新建”、“打开”、“保存”、“另存为”、“输出”、“打印”、“发布”等，另外还新增加了很多新的项目，如“最近使用的文档”

、“打开文档”

、“选项”和“退出AutoCAD”按钮，如图1-4所示。

在绘图区、状态栏、工具栏、模型或布局选项卡上单击鼠标右键时，系统会弹出一个快捷菜单，该菜单中显示的命令与鼠标右键单击对象及当前状态相关，会根据不同的情况出现不同的快捷菜单命令，如图1-5所示。

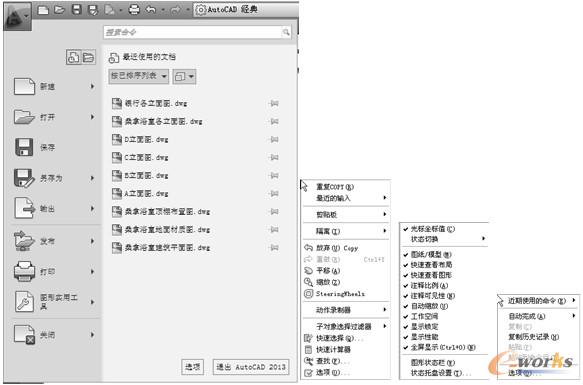

图1-4菜单浏览器图1-5快捷菜单

3．选项卡和面板

使用AutoCAD命令的另一种方式就是应用选项卡上的面板，这类选项卡有“常用”、“插入”、“注释”、“布局”、“参数化”、“视图”、“管理”、“输出”、“插件”和“联机”等，如图1-6所示。

图1-6面板

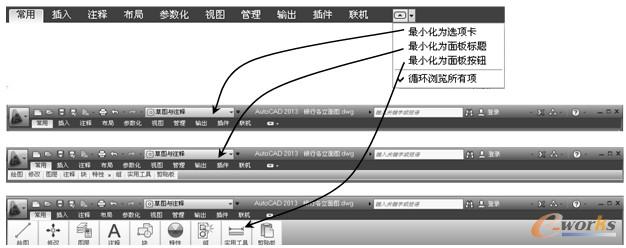

图1-7标签与面板

使用鼠标单击相应的选项卡，即可分别调用相应的命令。例如，在“常用”选项卡下包括有“绘图”、“修改”、“图层”、“注释”、“块”、“特性”、“组”、“实用工具”和“剪贴板”等面板，如图1-8所示。

图1-8“常用”选项卡

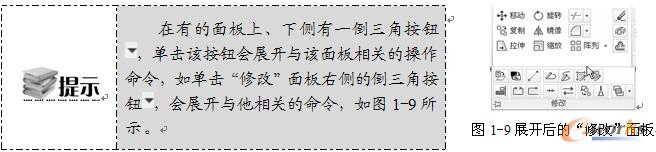

在有的面板上、下侧有一倒三角按钮，单击该按钮会展开与该面板相关的操作命令，如单击“修改”面板右侧的倒三角按钮，会展开与他相关的命令，如图1-9所示。
