第一章 AutoCAD 2013基础入门

第一节初步认识AutoCAD 2013

4．菜单栏和工具栏

在AutoCAD 2013的环境中，默认状态下其菜单栏和工具栏处于隐藏状态，这也是与以往版本不同的地方。

在AutoCAD 2013的“草图与注释”工作空间状态下，如果要显示其菜单栏，那么在标题栏的“工作空间”右侧单击倒三角按钮（即“自定义快速访问工具栏”列表），从弹出的列表框中选择“显示菜单栏”，即可显示AutoCAD的常规菜单栏，如图1-10所示。

图1-10显示菜单栏

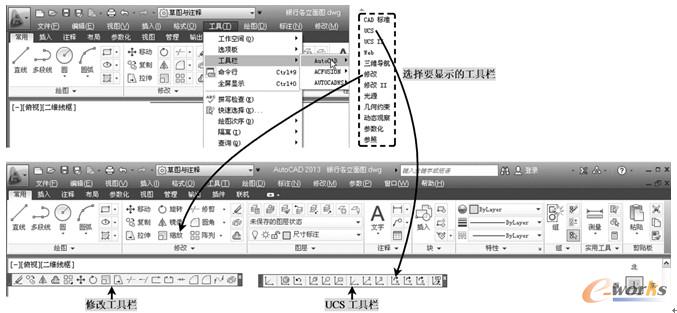

如果要将AutoCAD的常规工具栏显示出来，用户可以选择“工具”→“工具栏”菜单项，从弹出的下级菜单中选择相应的工具栏即可，如图1-11所示。

图1-11显示工具栏

5．绘图窗口

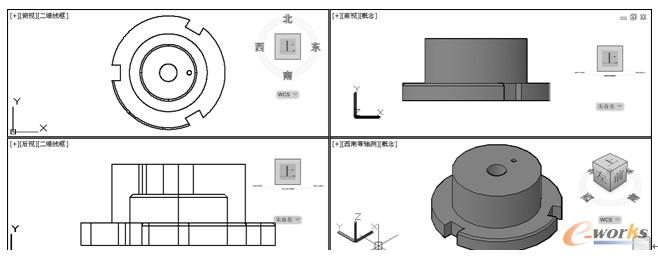

绘图窗口是用户进行绘图的工作区域，所有的绘图结果都反映在这个窗口中。在绘图窗口中不仅显示当前的绘图结果，而且还显示了用户当前使用的坐标系图标，表示了该坐标系的类型和原点、X轴和Z轴的方向，如图1-12所示。

图1-12绘图窗口

6．命令行与文本窗口

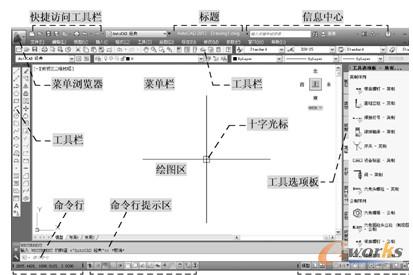

默认情况下，命令行位于绘图区的下方，用于输入系统命令或显示命令的提示信息。用户在面板区、菜单栏或工具栏中选择某个命令时，也会在命令行中显示提示信息，如图1-13所示。

图1-13命令行

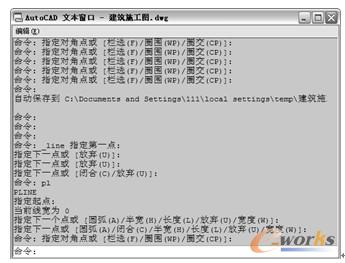

在键盘上按〈F2〉键时，会显示出“AutoCAD文本窗口-××.dwg”，此文本窗口也称专业命令窗口，用于记录在窗口中操作的所有命令。若在此窗口中输入命令，按下〈Enter〉键即可以执行相应的命令。用户可以根据需要改变该窗口的大小，也可以将其拖动为浮动窗口，如图1-14所示。

图1-14文本窗口

7．状态栏

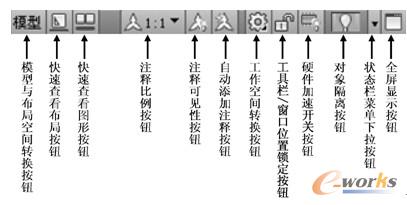

在AutoCAD 2013界面最底部左端，显示绘图区中光标定位点的坐标x、y、z，从左往右依次有“捕捉”、“栅格”、“正交”、“极轴”、“对象捕捉”、“三维对象捕捉”、“对象追踪”、“允许/禁止动态”、“动态输入”、“线宽”、“透明度”、“快捷特性”和“选择循环”等13个功能开关按钮，如图1-15所示。鼠标左键单击这些按钮可实现功能的开启与关闭。
