第六章 简单零件的绘制

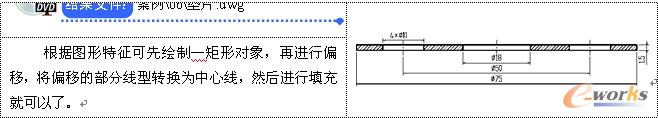

    1）启动AutoCAD 2013软件，选择“文件”→“打开”菜单命令，将“案例\06\机械样板.dwt”文件打开，再执行“文件”→“另存为”菜单命令，将其另存为“案例\06\垫片.dwg”文件。

    2）在“图层”工具栏的“图层控制”组合框中选择“粗实线”图层，使之成为当前图层。

    3）执行“矩形（REC）”命令，在空白区域绘制一个75×1.5的矩形对象，如图6-1所示。

图6-1绘制矩形

    4）切换到“中心线”图层，执行“直线（L）”命令，经过矩形中点绘制一垂直线长度为4。

    5）执行“分解（X）”命令，将第3）步绘制的矩形进行分解操作，再执行“偏移（O）”命令，把中心线向左、右分别偏移9、25，如图6-2所示。

    图6-2偏移中心线

    6）继续执行“偏移（O）”命令，将两侧的中心线分别再向两侧偏移5.5，并将这部分偏移的中心线转换为粗实线，再修剪多余的线段，如图6-3所示。

图6-3偏移并修剪直线

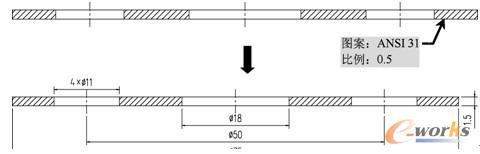

    7）切换到“剖面线”图层，执行“图案填充（H）”命令，选择样例为ANSI31，比例为0.5，在绘制的图形中进行填充然后再对其进行尺寸标注，最终的效果如图6-4所示

    8）到此，该垫片的图形绘制就完成了，用户可直接按〈Ctrl+S〉组合键进行保存。

图6-4图案填充并标注尺寸
