第六章 简单零件的绘制



    1）启动AutoCAD 2013软件，选择“文件”→“打开”菜单命令，将“案例\06\机械样板.dwt”文件打开，再执行“文件”→“另存为”菜单命令，将其另存为“案例\06\垫圈.dwg”文件。
    2）将选择的“中心线”图层设置为当前图层。执行“直线（L）”命令，绘制长约28的水平和垂直中心线，且中点相交。

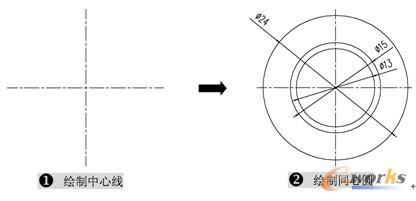

    3）将“粗实线”图层设置为当前图层，执行“圆（C）”命令，以两条中心线的交点作为圆心点，绘制直径为24、15、13的同心圆，如图6-5所示。

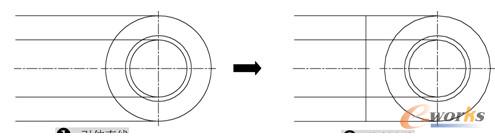

    4）执行“直线（L）”命令，捕捉左视图的相应交点向左分别引伸多条水平线段，再在左侧绘制一条垂直线段，如图6-6所示。

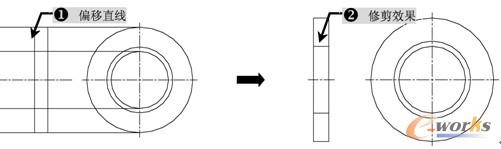

    5）执行“偏移（O）”命令，将绘制的垂直线向左偏移3，并进行修剪操作，如图6-7所示。
    6）执行“倒角（CHA）”命令，根据命令行提示选择“距离（D）”选项，依次输入“第一、二条直线的倒角长度”为1，倒角后的效果如图6-8所示。
    7）执行“直线（L）”命令，然后将倒角后的交点位置处用直线连接起来，并执行“图案填充（H）”命令，对主视图内部进行填充操作，如图6-9所示。

图6-5绘制垫圈左视图

图6-6引伸并绘制直线

图6-7垫圈主视图的创建

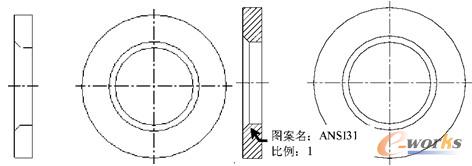

图6-8轮廓倒角 图6-9图案填充

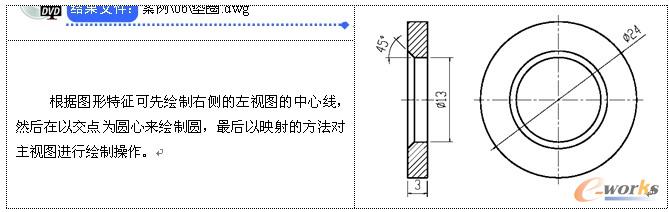

    8）切换到“尺寸与公差”图层，根据前面讲的标注方法对垫圈进行尺寸标注，其标注后的最终效国如图6-10所示。

图6-10尺寸标注

    9）垫圈的绘制到此就结束了，用户可直接单击工具栏中的“保存”按钮 或是按〈Ctrl+S〉组合键进行保存。
