第九章 零件图与装配图的绘制

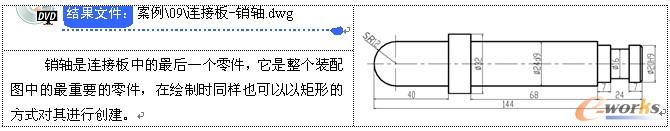

    1）正常启动AutoCAD 2013软件，选择“文件”→“打开”菜单命令，将“案例\09\连接板-套筒.dwg”文件打开，再执行“文件”→“另存为”菜单命令，将其另存为“案例\09\连接板-销轴.dwg”文件。

    2）执行“删除（E）”命令，将原有的平面图例进行删除操作，然后再选择“粗实线”图层，使之成为当前图层。

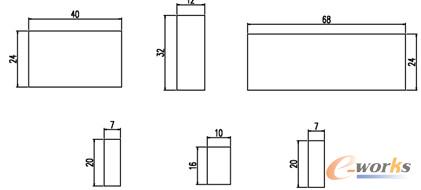

    3）执行“矩形（REC）”命令，按照如图9-27所示的矩形尺寸进行绘制。

图9-27绘制的矩形

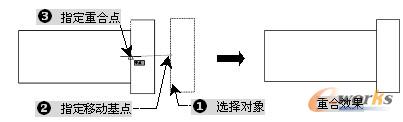

    4）执行“移动（M）”命令，以矩形中点位置为移动基点和重合点，进行相应的移动连接，连接后的效果如图9-28所示。

图9-28移动矩形

    5）采用与第4）步骤相同的方法对其他矩形对象进行相应的移动操作，移动后的最终效果，如图9-29所示。

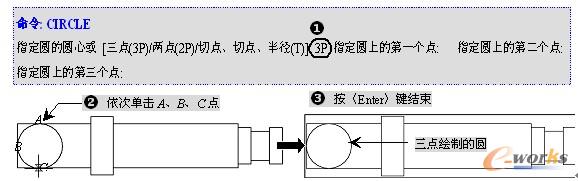

    6）执行“圆（C）”命令，选择三点绘圆的方法，在连接后的销轴左侧位置绘制一圆对象，如图9-30所示。

图9-29移动矩形的最终效果

图9-30三点绘圆

    7）执行“倒直角（CHA）”命令，对销轴右侧位置处进行倒直角操作，并执行“直线（L）”命令，过倒角后的角点位置处进行连接，如图9-31所示。

图9-31倒角并连接

    8）选择“中心线”图层，过中点位置处绘制一水平中心线，并执行“修剪（TR）”命令，修剪掉多余的弧线和直线段，如图9-32所示。

图9-32修剪轮廓效果

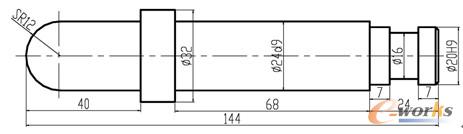

    9）切换到“尺寸与公差”图层，对绘制好的销轴平面图进行尺寸标注，如图9-33所示。

    10）至此，连接板中的销轴零件就绘制完成了，用户按〈Ctrl+S〉组合键进行保存就可以了。

图9-33尺寸标注
