第一章 UG NX 8.0概述

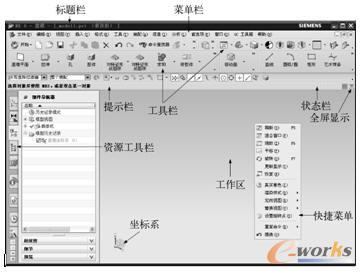

    本节介绍UG的主要工作界面及各部分功能，了解各部分的位置和功能之后才可以有效地进行工作设计。UG NX 8.0主工作窗口如图1-2所示，其中包括标题栏、菜单栏、工具栏、工作区、坐标系、资源工具栏、全屏显示、快捷菜单、提示栏和状态栏等10个部分。

    1.2.1  标题栏

    标题栏用来显示软件版本，以及当前的模块和文件名等信息。

    1.2.2  菜单栏

    菜单栏包含了本软件的主要功能，系统的所有命令或者设置选项都归属到不同的菜单下，它们分别是：“文件”菜单、“编辑”菜单、“视图”菜单、“插入”菜单、“格式”菜单、“工具”菜单、“装配”菜单、“信息”菜单、“分析”菜单、“首选项”菜单、“窗口”菜单、“GC工具箱”和“帮助”菜单。

图1-2  工作窗口

    当单击菜单时，在下拉菜单中就会显示所有与该功能有关的命令选项。图1-3所示为工具下拉菜单的`命令选项，有如下特点。

图1-3  工具下拉菜单


    1）快捷字母：例如“文件”菜单中的F是系统默认快捷字母命令键，按下〈Alt+F〉组合键即可调用该命令选项。比如要调用“文件”→“打开”命令，按下〈Alt+F〉组合键后再按〈O〉键即可调出该命令。

    2）功能命令：实现软件各个功能所要执行的各个命令，单击它会调出相应功能。
    3）提示箭头：指菜单命令中右方的三角箭头，表示该命令含有子菜单。
    4）快捷键：命令右方的按钮组合键即是该命令的快捷键，在工作过程中直接按下组合键即可自动执行该命令。
