第一章 UG NX 8.0概述

    “选择杆”工具栏提供选择对象和捕捉点的各种工具，如图1-12所示。

图1-12 “选择杆”工具栏

    10．“特征”工具栏

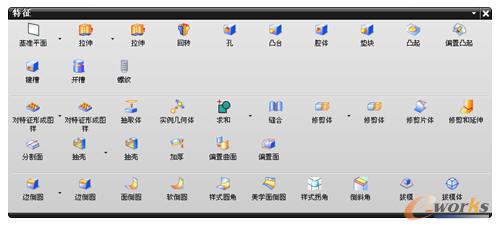

    “特征”工具栏提供了建立参数化特征实体模型的大部分工具，主要用于建立规则和不太复杂的模型，并对模型进行进一步细化和局部修改的实体形状特征建立工具，以及建立一些形状规则但较复杂的实体特征，如图1-13所示。

图1-13 “特征”工具栏

    11．“编辑特征”工具栏

    “编辑特征”工具栏是用于修改特征形状、位置及其显示状态等的工具，如图1-14所示。

图1-14 “编辑特征”工具栏

    12．“曲面”工具栏

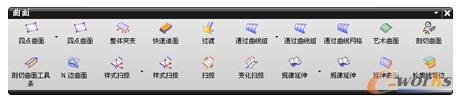

    “曲面”工具栏提供了构建各种曲面的工具，如图1-15所示。

图1-15 “曲面”工具栏

    13．“编辑曲面”工具栏

    “编辑曲面”工具栏是用于修改曲面形状及参数的各种工具，如图1-16所示。

图1-16 “编辑曲面”工具栏

    14．“实用工具”工具栏

    “实用工具”工具栏提供了用于模型几何分析、模型比较等的分析工具，如图1-17所示。

图1-17 “实用工具”工具栏

    15．“形状分析”工具栏

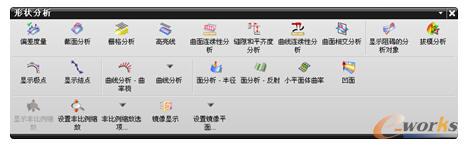

    “形状分析”工具栏提供了用于模型形状、曲线等的分析工具，如图1-18所示。

图1-18 “形状分析”工具栏

    16．“装配”工具栏

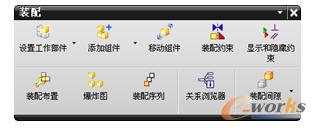

    “装配”工具栏提供了用于组件装配的各种工具，如图1-19所示。

图1-19 “装配”工具栏
