第一章 UG NX 8.0概述

    工作区是绘图的主区域。用于创建、显示和修改部件。

    1.2.5  坐标系

    UG中的坐标系分为工作坐标系（WCS）和绝对坐标系（ACS），其中工作坐标系是用户在建模时直接应用的坐标系。

    1.2.6  快捷菜单

    快捷菜单栏在工作区中右击鼠标即可打开，其中含有一些常用命令及视图控制命令，以方便绘图工作。

    1.2.7  资源栏

    资源栏（见图1-20）中包括：装配导航器、部件导航器、主页浏览器、历史记录、系统材料等。

图1-20  资源工具栏图

    单击导航器或浏览器按钮会弹出一页面显示窗口，当单击（见图1-21）按钮时可以切换页面的固定和滑移状态。

图1-21  固定窗口

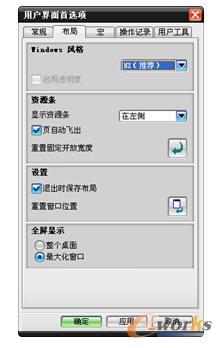

    单击主页“浏览器”按钮，用它来显示UG NX 8.0的在线帮助、CAST、e-vis、iMan，或其他任何网站和网页。也可用“首选项”→“用户界面”命令来配置浏览主页，如图1-22所示。

图1-22  配置浏览器主页

    单击“历史”按钮，可访问打开过的零件列表，可以预览零件及其他相关信息，如图1-23所示。

图1-23  历史信息

    1.2.8  提示栏

    提示栏用来提示用户如何操作。执行每个命令时，系统都会在提示栏中显示用户必须执行的下一步操作。对于用户不熟悉的命令，利用提示栏帮助一般都可以顺利完成操作。

    1.2.9  状态栏

    状态栏主要用于显示系统或图元的状态，例如显示是否选中图元等信息。

    1.2.10  全屏按钮

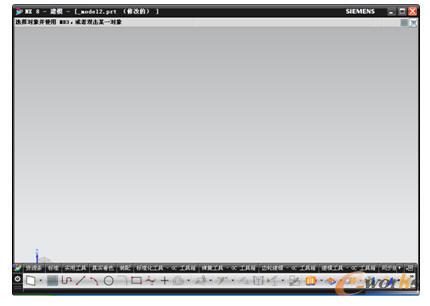

    单击窗口右上方的按钮，用于在标准显示和全屏显示之间切换。在标准显示中单击此按钮，全屏显示如图1-24所示。

图1-24  全屏显示UG界面
