第六章 曲面功能

    【执行方式】

    ●菜单栏：选择菜单栏中的“插入”→“网格曲面”→“艺术曲面”命令。

    ●工具栏：单击“曲面”工具栏中的“艺术曲面”按钮。

    执行上述方式后，系统打开如图6-20所示的“艺术曲面”对话框。示意图如图6-21所示。

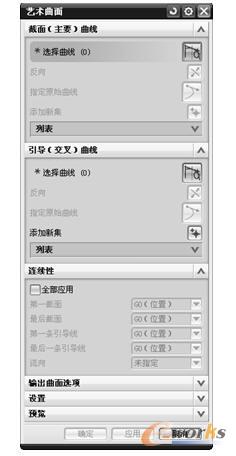

图6-20 “艺术曲面”对话框

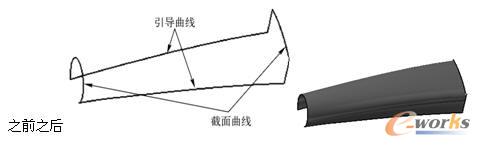

图6-21 “艺术曲面”示意图

    【选项说明】

    1．截面（主要）曲线

    每选择一组曲线可以通过单击鼠标中键完成选择，如果方向相反可以单击该可面板中的“反向”按钮。

    2．引导（交叉）曲线

    在选择交叉线串的过程中，如果选择的交叉曲线方向与已经选择的交叉线串的曲线方向相反，可以通过单击“反向”按钮将交叉曲线的方向反向。如果选择多组引导曲线，那么该面板的“列表”中能够将所有选择的曲线都通过列表方式表示出来。

    3．连续性

    （1）G0（位置）方式，通过点连接方式和其他部分相连接。

    （2）G1（相切）方式，通过该曲线的艺术曲面与其相连接的曲面通过相切方式进行连接。

    （3）G2（曲率）方式，通过相应曲线的艺术曲面与其相连接的曲面通过曲率方式逆行连接，在公共边上具有相同的曲率半径，且通过相切连接，从而实现曲面的光滑过渡。

    4．输出曲面选项

    （1）对齐

    1）参数：截面曲线在生成艺术曲面时（尤其是在通过截面曲线生成艺术曲面时），系统将根据所设置的参数来完成各截面曲线之间的连接过渡。

    2）圆弧长：截面曲线将根据各曲线的圆弧长度来计算曲面的连接过渡方式。

    3）根据点：可以在连接的几组截面曲线上指定若干点，两组截面曲线之间的曲面连接关系将会根据这些点来进行计算。

    （2）过渡控制

    1）垂直于终止截面：连接的平移曲线在终止截面处，将垂直于此处截面。

    2）垂直于所有截面线串：连接的平移曲线在每个截面处都将垂直于此处截面。

    3）三次：系统构造的这些平移曲线是三次曲线，所构造的艺术曲面即通过截面曲线组合这些平移曲线来连接和过渡。

    4）线形和倒角：系统将通过线形方式并对连接生成的曲面进行倒角。

    6.1.9  N边曲面

    使用此命令可以创建由一组端点相连的曲线封闭的曲面。

    【执行方式】

    ●菜单栏：选择菜单栏中的“插入”→“网格曲面”→“N边曲面”命令。

    ●工具栏：单击“曲面“工具栏中的“N边曲面”按钮。

    执行上述方式后，系统打开如图6-22所示的“N边曲面”对话框。示意图如图6-23所示。

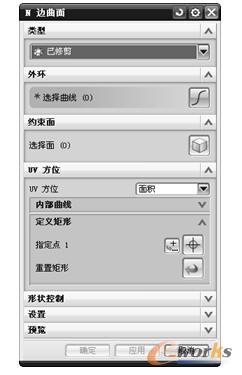

图6-22 “N边曲面”对话框

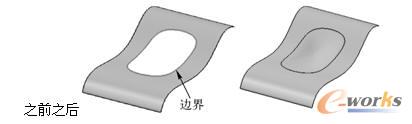

图6-23 “修剪的N边曲面”示意图

    【选项说明】

    1．类型

    （1）已修剪：在封闭的边界上生成一张曲面，它覆盖被选定曲面封闭环内的整个区域。

    （2）三角形：在已经选择的封闭曲线串中，构建一张由多个三角补片组成的曲面，其中的三角补片相交于一点。

    2．外环

    用于选择曲线或边的闭环作为N边曲面的构造边界。

    3．约束面

    用于选择面以将相切及曲率约束添加到新曲面中。

    4．UV方位

    （1）UV方位：用于指定构建新曲面的方向。

    1）脊线：使用脊线定义新曲面的V方位。

    2）矢量：使用矢量定义新曲面的V方位。

    3）面积：用于创建连接边界曲线的新曲面。

    （2）内部曲线。

    1）选择曲线：用于指定边界曲线。通过创建所连接边界曲线之间的片体，创建新的曲面。

    2）指定原始曲线：用于在内部边界曲线集中指定原点曲线。

    3）添加新集：用于指定的内部边界曲线集。

    4）列表：列出指定的内部曲线集。

    （3）定义矩形：用于指定第一个和第二个对角点来定义新的WCS平面的矩形。

    5．形状控制

    用于控制新曲面的连续性与平面度。

    6．修剪到边界

    将曲面修剪到指定的边界曲线或边。
