第六章 曲面功能

    用预先描述的方式沿一条空间路径移动的曲线轮廓线将扫掠体定义为扫掠外形轮廓。移动曲线轮廓线称为截面线串。该路径称为引导线串，因为它引导运动。

    【执行方式】

    ●菜单栏：选择菜单栏中的“插入”→“扫掠”→“扫掠”命令。

    ●工具栏：单击“曲面”工具栏中的“扫掠”按钮。

    执行上述方式后，打开如图6-24所示“扫掠”对话框。示意图如图6-25所示。

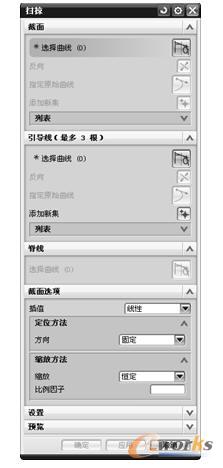

图6-24 “扫掠”对话框

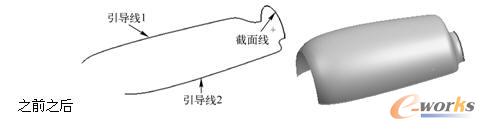

图6-25 “扫掠”示意图

    【选项说明】

    1．截面

    （1）选择曲线：用于选择截面线串，可以多达150条。

    （2）指定原始曲线：用过更改闭环中的原始曲线。

    2．引导线

    选择多达三条线串来引导扫掠操作。

    3．脊线

    可以控制截面线串的方位，并避免在导线上不均匀分布参数导致的变形。

    4．截面选项

    （1）定位方法：在截面引导线移动时控制该截面的方位。

    1）固定：在截面线串沿引导线移动时保持固定的方位，且结果是平行的或平移的简单扫掠。

    2）面的法向：将局部坐标系的第二根轴与在引导线串长度上指定的矢量对齐。

    3）矢量方向：可以将局部坐标系的第二根轴与在引导线串长度上指定的矢量对齐。

    4）另一条曲线：使用通过连接引导线上相应的点和其他曲线获取的局部坐标系的第二根轴，来定向截面。

    5）一个点：与另一条曲线相似，不同之处在于获取第二根轴的方法是通过引导线串和点之间的三面直纹片体的等价物。

    6）强制方向：用于在截面线串沿引导线串扫掠时通过矢量来固定剖切平面的方位。

    （2）缩放方法：在截面沿引导线进行扫掠时，可以增大或减少该截面的大小。

    1）恒定：指定沿整条引导线保持恒定的比例因子。

    2）倒圆功能：在指定的起始与终止比例因子之间允许或三次缩放。

    3）面积规律：通过规律子函数来控制扫掠体的横截面积。

    4）均匀：在横向和竖向两个方向缩放截面线串。
