第一十零章 制动器综合实例

    本例绘制如图10-1所示的键。

图10-1键

    （1）单击“标准”工具栏中的“新建”按钮，打开“新建”对话框。在模板列表中选择“模型”，输入名称为dizuo，单击“确定”按钮，进入建模环境。

    （2）单击“特征”工具栏中的“任务环境中的草图”按钮，打开“创建草图”对话框。选择XC-YC平面为草图绘制平面，单击“确定”按钮。绘制如图10-2所示的草图。单击“完成草图”按钮 ，草图绘制完毕。

图10-2  绘制草图

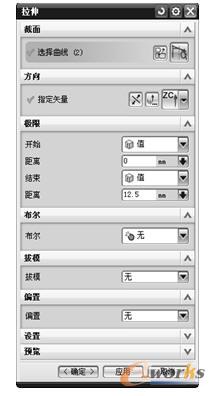

    （3）单击“特征”工具栏中的“拉伸”按钮，打开如图10-3所示的“拉伸”对话框。选择上步绘制的草图为拉伸曲线。选择“ZC轴”为拉伸方向。在“开始距离”和“结束距离”数值栏中输入0、12.5，单击“确定”按钮，结果如图10-4所示。

图10-3 “拉伸”对话框

图10-4  拉伸操作
