第一十零章 制动器综合实例

    本节绘制如图10-5所示挡板。

图10-5  挡板

    （1）单击“标准”工具栏中的“新建”按钮，打开“新建”对话框。在模板列表中选择“模型”，输入名称为dangban，单击“确定”按钮，进入建模环境。

    （2）选择菜单栏中的“插入”→“设计特征”→“圆柱体”命令，打开如图10-6所示的“圆柱”对话框。选择“轴、直径和高度”类型。选择“ZC轴”为圆柱体方向。单击“点对话框”按钮，打开“点”对话框，输入原点坐标为（0,0,0），单击“确定”按钮，返回到“圆柱”对话框。在“直径”和“高度”文本框中分别输入200、25，单击“确定”按钮，生成模型如图10-7所示。

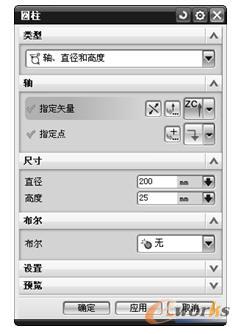

图10-6  “圆柱”对话框

图10-7  圆柱体

    （3）单击“特征”工具栏中的“孔”按钮，打开如图10-8所示的“孔”对话框。选择“常规孔”类型，在“形状和尺寸”选项组的“成形”下拉列表中选择“简单”。捕捉圆柱体的上表面圆心为孔放置位置，如图10-9所示。输入孔的直径，深度限制为56.3，贯通体，单击“确定”按钮，完成简单孔的创建，如图10-10所示。

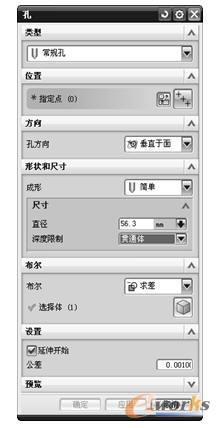

图10-8 “孔”对话框

图10-9  捕捉圆心位置

图10-10  创建孔

    （4）单击“特征”工具栏中的“孔”图标，打开如图10-8所示的“孔”对话框。选择“常规孔”类型，在“形状和尺寸”选项组的“成形”下拉列表中选择“简单”。单击“绘制截面”按钮，选择圆柱体的上表面为草图放置面，绘制如图10-11所示的草图。输入孔的直径，深度限制为20.3，贯通体，单击“确定”按钮，完成简单孔的创建，如图10-12所示。

图10-11  绘制草图

图10-12  绘制孔

    （5）单击“特征”工具栏中的“对特征形成图样”按钮，打开如图10-13所示的“对特征形成图样”对话框。选择“圆形”类型。选择“ZC轴”为旋转轴，指定坐标原点为基点。输入数量为3，齿距角为120，单击“确定”按钮，如图10-14所示。

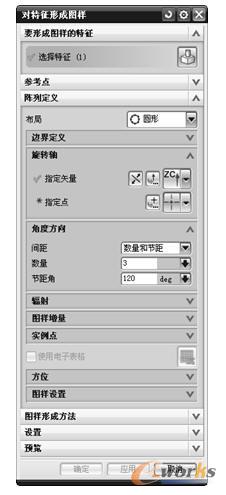

图10-13 “对特征形成图样”对话框

图10-14  阵列孔
