第一十零章 制动器综合实例

    本节绘制如图10-35所示轴。

图10-35  轴

    （1）单击“标准”工具栏中的“新建”按钮，打开“新建”对话框。在模板列表中选择“模型”，输入名称为zhou，单击“确定”按钮，进入建模环境。

    （2）选择菜单栏中的“插入”→“设计特征”→“圆柱体”命令，打开如图10-36所示的“圆柱”对话框。选择“轴、直径和高度”，如图10-36所示。选择“XC轴”为圆柱体方向。单击“点对话框”按钮，打开“点”对话框，输入原点坐标为（0,0,0），单击“确定”按钮，返回到“圆柱”对话框。在“直径”和“高度”文本框中分别输入37.5，28.9，单击“确定”按钮。结果如图10-37所示。

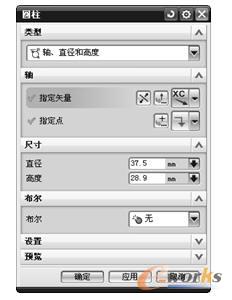

图10-36 “圆柱”对话框

图10-37  圆柱体

    （3）单击“特征”工具栏中的“凸台”按钮，打开如图10-38所示“凸台”对话框。选择圆柱体的上表面为凸台放置面。输入直径和高度为56和89.8，单击“应用”按钮。打开“定位”对话框，选择“点落在点上”定位方式，选择圆柱体的边缘，弹出如图10-39所示的“设置圆弧的位置”对话框，单击“圆弧中心”按钮，单击“确定”按钮，创建凸台1，如图10-40所示。

图10-38 “凸台”对话框

图10-39 “设置圆弧的位置”对话框

图10-40  创建凸台1

    重复上述步骤，在凸台1上面创建直径和高度为（87.2，24）和（56,247.1）凸台2和凸台3，结果如图10-41所示。

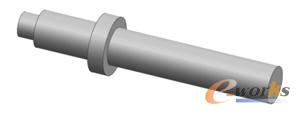

图10-41  创建凸台2

    （4）单击“特征”工具栏中的“任务环境中的草图”按钮，打开“创建草图”对话框。选择XC-YC平面为草图绘制平面，单击“确定”按钮。绘制如图10-42所示的草图。单击“完成草图”按钮，草图绘制完毕。

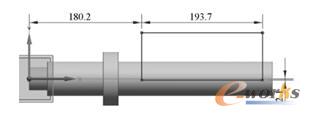

图10-42  绘制草图

    （5）单击“特征”工具栏中的“拉伸”按钮，打开如图10-43所示的“拉伸”对话框。选择上步绘制的草图为拉伸曲线。选择“ZC轴”为拉伸方向。在“结束”中选择“对称”，输入距离为50，在“布尔”下拉列表中选择“求差”选项，单击“确定”按钮，结果如图10-44所示。

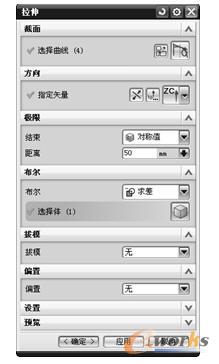

图10-43 “拉伸”对话框

图10-44  拉伸切除体

    （6）单击“特征”工具栏中的“孔”按钮，打开“孔”对话框。选择“常规孔”类型，选择“简单”成形。单击“绘制截面”按钮，选择拉伸体切除表面为草图放置面，如图10-45所示。输入孔的直径，深度限制为12.5，贯通体，单击“确定”按钮，完成简单孔的创建。

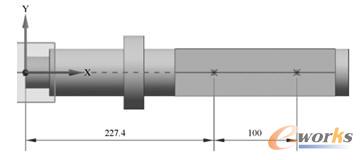

图10-45  绘制草图

    （7）单击“特征”工具栏中的“基准平面”按钮，打开“基准平面”对话框。选择“XZ-ZC平面”类型，输入距离为6.25，单击“应用”按钮，创建基准平面1。选择“YZ-ZC平面”类型，输入距离为120，单击“确定”按钮，创建基准平面2。

    （8）单击“特征”工具栏中的“腔体”按钮，打开“腔体”类型对话框。单击“柱”按钮，打开“圆柱形腔体”放置面对话框，选择基准平面1为腔体放置面，单击“接受默认边”按钮，打开“圆柱形腔体”参数对话框，如图10-46所示。在“腔体直径”，“深度”选项中分别输入50，12.5，其他都输入0，单击“确定”按钮。打开“定位”对话框，选择“垂直”定位方式，选择基准平面2和腔体中心线，输入距离为55，选择XC-YC平面和腔体中心线输入距离为-36.4，单击“确定”按钮，生成模型如图10-47所示。

图10-46 “圆柱形腔体”参数对话框

图10-47  创建腔体
