使用“镜像”工具可以快速地创建在平面曲面周围镜像的特征和几何对象的副本。镜像副本既可以是独立镜像，也可以是从属镜像（随原始特征或几何更新）。要使用“镜像”工具，必须先选择要镜像的项目。

    镜像工具的用途主要体现在以下两个方面。

•     特征镜像：分为两种情况，一种是镜像所有特征，另一种则是镜像所选特征。前者可复制特征并创建包含模型所有特征几何对象的合并特征，要使用此方式必须在模型树中选取所有特征和零件节点；后者则仅复制选定的特征即可，如图5-16所示。

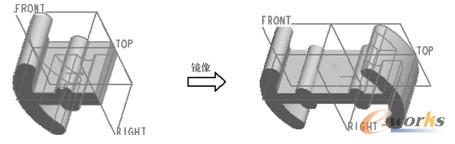

图5-16  镜像特征的示例

•     几何镜像：主要用于镜像诸如基准、面组和曲面等几何项目。也可以通过在模型树中选取相应节点来镜像整个零件几何。在选择要镜像的几何项目之前，建议先在Creo Parametric 2.0信息区右侧的选择过滤器中选择“几何”或“基准”，然后再选择任意需要的几何或基准。在创建几何镜像的过程中，可以根据具体的设计要求设置隐藏原始几何。

    以镜像选定特征或几何为例，介绍创建镜像特征的典型步骤。

    1)选择要镜像的一个或多个项目（特征或几何）。

    2)在功能区的“模型”选项卡的“编辑”面板中单击“镜像”按钮，打开如图5-17所示的“镜像”选项卡。

图5-17  “镜像”选项卡

    3)指定镜像平面。

    4)对于实体特征镜像，可以设置为从属副本（完全从属于要改变的选项或部分从属）或独立于原始特征。例如，如果要使镜像特征独立于原始特征，那么可以打开“选项”面板，取消选中“从属副本”复选框，如图5-18所示。对于一些几何镜像，如果只要显示新镜像得到的几何而隐藏原始几何，那么在“选项”面板中选中“隐藏原始几何”复选框，如图5-19所示。

 图5-18  设置独立于原始特征

图5-19  设置隐藏原始几何


    5)在“镜像”选项卡中单击“完成”按钮。

    下面介绍一个应用镜像特征的操作范例。

    1．第一次镜像操作

    1)在“快速访问”工具栏中单击“打开”按钮，弹出“文件打开”对话框，选择配套文件“bc_5_mirror.prt”，然后在“文件打开”对话框中单击“打开”按钮。该文件存在着如图5-20所示的原始实体模型。

 图5-20  原始实体模型

    2)在模型树中结合〈Ctrl〉键来一起选择“拉伸1”特征和“拉伸2”特征，也可以在图形窗口中结合〈Ctrl〉键选取这两个特征。

    3)单击“镜像”按钮，打开“镜像”选项卡。

    4)选择“RIGHT（基准平面）”作为镜像平面，并在“镜像”选项卡的“选项”面板中默认选中“从属副本”复选框，以及选择“部分从属-仅尺寸和注释元素细节”单选按钮。

    5)在“镜像”选项卡中单击“完成”按钮，完成第一次镜像操作，完成该镜像操作后得到的效果如图5-21所示。

 图5-21  镜像选定特征

    2．第二次镜像操作

    1)在模型树顶部单击零件名称，如图5-22所示。

图5-22  在模型树中

    2)单击“镜像”按钮，打开“镜像”选项卡。

    3)选择“FRONT（基准平面）”作为镜像平面。

    4)在“镜像”选项卡中单击“完成”按钮，从而完成第二次镜像操作。最终完成的模型效果如图5-23所示。


 图5-23  镜像结果
