第五章 特征复制与移动

5.1  特征复制与粘贴

    在实际设计工作中，可以执行“复制”、“粘贴”和“选择性粘贴”命令在同一模型内或跨模型复制并放置特征或特征集、几何、曲线和边链。当复制特征或几何时，默认情况下，系统会将其放置到剪贴板中，并且可连同其参照、设置和尺寸一起进行粘贴，直到将其他特征复制到剪贴板中为止。

    5.1.1  熟悉复制粘贴工具命令

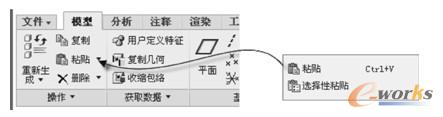

    复制粘贴工具命令包括“复制”、“粘贴”和“选择性粘贴”。用户可以在Creo Parametric 2.0零件建模模式功能区的“操作”面板中访问它们，如图5-1所示。只有选择了要复制的对象，“复制”工具命令才可用，而仅当剪贴板中有可用于粘贴的特征时，“粘贴”和“选择性粘贴”工具命令才可用。

    图5-1  复制粘贴的相关工具命令

    5.1.2  粘贴特征的两种工作流程

    粘贴特征有如下两种工作流程。

    1．使用“编辑”|“粘贴”

    使用此工作流程，将会打开要粘贴特征类型的创建工具，并且允许重定义复制的特征。例如，如果要粘贴拉伸特征，那么将打开拉伸创建工具；如果要粘贴某些基准特征，则将打开相应的基准创建对话框。复制多个特征时，由组中第一个特征决定所打开的用户界面。

    2．使用“编辑”|“选择性粘贴”

    使用此工作流程，可以进行如下主要操作。

•     创建特征的完全从属副本，带有因原始特征的具体元素或属性（如尺寸、草绘、注释元素、参照和参数）而异的从属关系。
•     创建仅从属于尺寸或草绘（或两者）以及注释元素的特征的副本。
•     保留原始特征的参照，或复制实例中的新参照替换原始参照。
•     对粘贴实例应用移动或旋转变换。

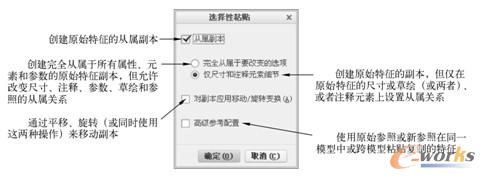

    在功能区的“模型”选项卡的“操作”面板中单击“选择性粘贴”按钮，系统弹出“选择性粘贴”对话框，如图5-2所示。

图5-2  “选择性粘贴”对话框

    5.1.3  复制粘贴的学习案例

    本小节以案例的形式介绍各种复制粘贴的用法。特别要注意“粘贴”和“选择性粘贴”命令在操作上和功能上的异同之处。

    该学习案例具体的操作步骤如下。

    1．进行“复制-粘贴”操作

    1)在“快速访问”工具栏中单击“打开”按钮，弹出“文件打开”对话框，选择配套文件“bc_5_copy.prt”，然后在“文件打开”对话框中单击“打开”按钮。在该文件中存在着的原始实体模型如图5-3所示。

图5-3  原始模型

    2)在图形窗口中选择如图5-4所示的拉伸切口特征（鼠标指针所指的特征），也可以在模型树上选择该特征相对应的“拉伸2”树节点。

图5-4  在图形窗口中选择特征

    3)在功能区的“模型”选项卡的“操作”面板中单击“复制”按钮。

    4)在功能区的“模型”选项卡的“操作”面板中单击“粘贴”按钮，或者按〈Ctrl+V〉快捷键，此时打开该特征的“拉伸”选项卡。

    5)在“拉伸”选项卡中单击“放置”选项，打开“放置”面板，接着单击该面板中出现的“编辑”按钮，系统弹出“草绘”对话框。

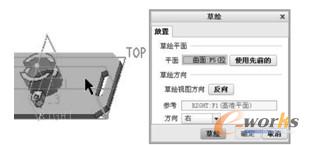

    6)在模型中单击如图5-5所示的模型平整面作为草绘平面，以“RIGHT（基准平面）”作为“右”方向参照，然后单击“草绘”对话框中的“草绘”按钮，进入内部草绘器。

图5-5  指定草绘平面

    7)原特征截面依附于鼠标指针，移动鼠标指针，在大概的放置位置处单击，接着为新截面添加合适的几何约束和尺寸约束，然后修改尺寸，以获得如图5-6所示的拉伸截面。

图5-6  修改拉伸截面

    8)单击“确定”按钮，完成草绘并退出内部草绘器。

    9)“拉伸”选项卡中的其他设置和源拉伸切口特征一样。注意预览效果是所需的，预览满意后单击“完成”按钮，此时模型如图5-7所示。

图5-7  复制粘贴后的模型

    2．复制-选择性粘贴1

    1)在功能区的“模型”选项卡的“操作”面板中单击“选择性粘贴”按钮，系统弹出“选择性粘贴”对话框。

    2)在“选择性粘贴”对话框中选中“从属副本”复选框，其他选项设置如图5-8所示。然后在“选择性粘贴”对话框中单击“确定”按钮。

图5-8 “选择性粘贴”对话框

    3)功能区出现“拉伸”选项卡，在“拉伸”选项卡中打开“放置”面板，接着单击该面板中的“编辑”按钮。

    4)系统弹出“草绘编辑”对话框，上面显示关于草绘编辑的相关警示信息，如图5-9所示。单击“是”按钮，则确定要继续此草绘。

图5-9 “草绘编辑”对话框

    5)系统弹出“草绘”对话框。单击“草绘”对话框中的“使用先前的”按钮，进入草绘模式。也可以自行设置合适的草绘平面和草绘方向。

    6)原拉伸特征截面依附于鼠标指针，移动鼠标指针到预计区域单击以放置截面，接着为截面设置合适的几何约束条件和尺寸并修改尺寸，修改尺寸后的截面图形如图5-10所示。

图5-10  完成修改的截面图形

    7)单击“确定”按钮，完成草绘并退出内部草绘器。

    8)在“拉伸”选项卡中，“去除材料”按钮处于被选中的状态，而“深度”选项默认为“穿透”，然后单击“完成”按钮，完成特征粘贴操作。

    3．复制-选择性粘贴2

    1)在图形窗口选择如图5-11所示的拉伸实体特征，或者在模型树中选择相应的“拉伸4”树节点。

图5-11  选择要复制操作的特征

    2)在功能区的“模型”选项卡的“操作”面板中单击“复制”按钮，或者按〈Ctrl+C〉快捷键。

    3)在功能区的“模型”选项卡的“操作”面板中单击“选择性粘贴”按钮，系统弹出“选择性粘贴”对话框。

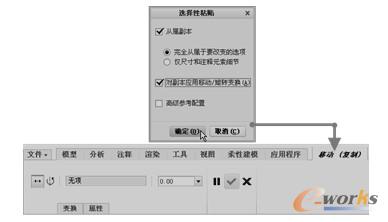

    4)在“选择性粘贴”对话框中，选中“从属副本”复选框，并选择“完全从属于要改变的选项”单选按钮，接着选中“对副本应用移动/旋转变换”复选框，然后单击“确定”按钮，如图5-12所示，打开一个“移动（复制）”选项卡。

图5-12  进行选择性粘贴操作

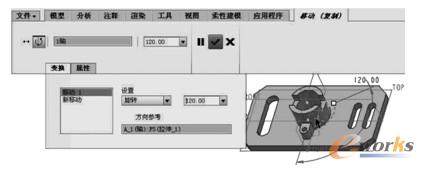

    5)在“移动（复制）”选项卡中单击“相对于选定参照旋转特征”按钮，在模型中选择A_1特征轴作为旋转变换中心线，接着输入旋转角度为“120”，如图5-13所示。

图5-13  设置变换模式及其参照、参数

    6)在“移动（复制）”选项卡中单击“完成”按钮，完成旋转复制的效果如图5-14所示。

 图5-14  旋转复制变换的结果

    4．复制-选择性粘贴3

    使用和上步骤相同的方法，通过旋转复制方式来完成如图5-15所示的模型。


 图5-15  最终完成效果
