第九章 柔性建模


图9-1  功能区的“柔性建模”选项卡

•     “识别和选择”面板：仅可用于选择指定类型的几何对象。

•     “变换”面板：可用于对选定几何进行直接操控。

•     “识别”面板：可用于识别阵列和对称，从而在有一个成员修改时可将该修改传递给所有阵列成员或对称几何。

•     “编辑特征”面板：可用于编辑选定的几何或曲面。

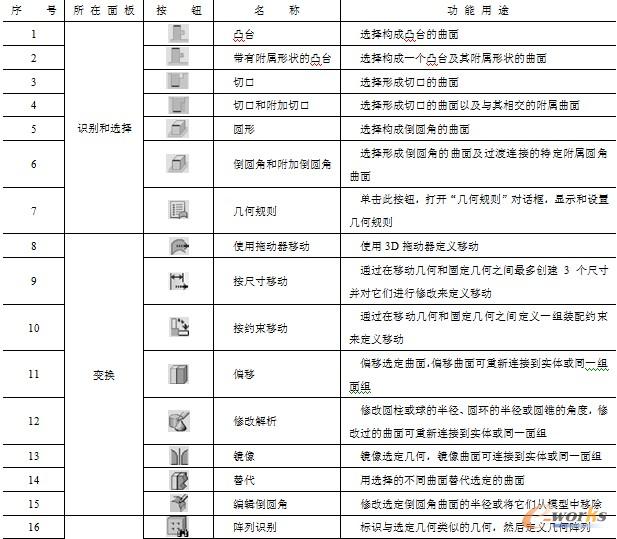

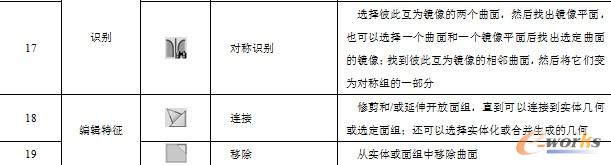

    表9-1 “柔性建模”选项卡包含的各工具按钮一览表

图9-2  在图形窗口使用快捷菜单

•     “下一个”：选择下一个曲面。

•     “上一个”：选择上一个曲面。

•     “从列表中拾取”：选择此命令，系统弹出“从列表中拾取”对话框，接着从该对话框的列表中选择所需曲面，如图9-3所示。

图9-3  从列表中拾取

•     “几何规则曲面”：选择此命令，系统弹出如图9-4所示的“几何规则”对话框，从中设置相关的几何规则选项。

  图9-4 “几何规则”对话框

•     “形状曲面”：选择此命令，系统弹出如图9-5所示的“形状曲面集”对话框，从中选定主要形状，以及设置是否包括附属形状。使用此命令可选定所需的形状曲面集。

 图9-5 “形状曲面集”对话框

•     “相切曲面”：将相切曲面选择到曲面集中。

•     “实体曲面”：选中实体的全部曲面。

•     “编辑”：显示特征尺寸以进行编辑。

•     “移动”：启用柔性移动操作，即等同于在“柔性建模”选项卡的“变换”面板中单击“使用拖动器移动”按钮。

•     “偏移几何”：偏移选定的曲面，等同于在“柔性建模”选项卡的“变换”面板中单击“偏移”按钮。
