第九章 柔性建模

    当要创建柔性建模特征时，必须选择要移动或修改的几何中的曲面。在功能区中切换到“柔性建模”选项卡，此时可以通过“识别和选择”面板中的相关命令工具快速选择形状曲面集。所谓的曲面集是多个曲面或曲面区域（可通过创建带有多个环的曲面或通过在现有曲面中进行切削的方式来创建带有多个曲面区域的曲面）的集合，附加曲面可以与首个选定的曲面相邻，或符合特定的选择规则。首个选定的曲面是种子曲面，它可以是一个曲面，也可以是一个曲面区域，当选择一个曲面区域作为种子曲面时，其余曲面区域可成为曲面集的一部分。形状曲面集收集由种子曲面衍生而来的形状曲面。



    下面介绍在柔性建模中选择曲面的几种典型方法，包括使用“形状曲面”命令选择形状曲面集、使用“识别和选择”命令工具选择曲面和使用“几何规则”命令选择几何规则曲面集。



9.2.1  使用“形状曲面”命令选择形状曲面集



    形状曲面集收集由种子曲面衍生而来的形状曲面，在实际工作中可以使用形状曲面集来快速选择凸台和筋的曲面（选择顶部曲面或侧面作为种子曲面）。在选择种子曲面时，默认主要形状便会自动选定，而系统确定的附属形状在默认情况下也将包括在形状曲面集中。



    对于自动选定曲面集，用户需要记住这3点：不是必须要接受默认的主要形状，可以选择其他形状；可以选择排除附属形状；修改模型时，形状曲面集将重新生成。



    进入柔性建模功能环境，可以选择一个种子曲面并使用功能区“柔性建模”选项卡的“识别和选择”面板中的按钮选择主要形状，具体方法介绍请看9.2.2小节。当从该种子曲面可衍生出多个主要形状时，或者当前已在柔性建模工具中时，可以采用以下方法步骤完成选择形状曲面集。



    1)在功能区中打开“柔性建模”选项卡，并在图形窗口中选择一个种子曲面。



    2)右键单击，接着从弹出的快捷菜单中选择“形状曲面”命令。若可以选择多个形状或可以选择附属形状时，系统弹出“形状曲面集”对话框（该对话框见图9-5）。



    3)在“形状曲面集”对话框的“主要形状”列表中选择形状。在“主要形状”列表中移动指针可以突出显示图形窗口中的形状。



    4)如果要从选择中移除附属形状，则在“形状曲面集”对话框中取消选中“包括附属形状”复选框。



    5)在“形状曲面集”对话框中单击“确定”按钮，从而使指定的形状曲面集被选定。



9.2.2  使用“识别和选择”命令工具



    进入柔性建模功能环境中，在图形窗口中指定一个种子曲面后，此时可以通过功能区的“柔性建模”选项卡的“识别和选择”面板中的相关命令工具来快速地选择形状曲面集。



    1．选择凸台曲面



    选择凸台曲面的命令工具有“凸台”按钮 和“带有附属形状的凸台”按钮 ，前者用于选择形成凸台的曲面，后者用于选择形成凸台的曲面以及与其相交的附属曲面。假设在一个模型中先选择一个曲面，如图9-6所示，接着单击“凸台”按钮 或“带有附属形状的凸台”按钮 可以获得不同的形状曲面选择集，如表9-2所示。

图9-6  在模型中先选择到的曲面

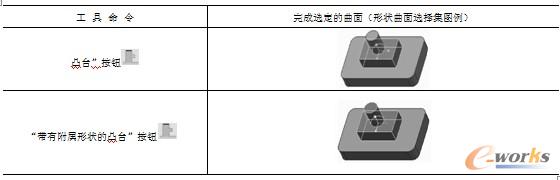

表9-2  选择凸台曲面的示例表

    2．选择切口类曲面（切削曲面）



    选择切口类曲面（切削曲面）的工具有“切口”按钮和“切口和附加切口”按钮，前者用于选择形成切口的曲面，后者则用于选择形成切口的曲面以及与其相交的附属曲面。



    假设在一个模型中先选择切口的一个曲面，如图9-7所示，接着单击“切口”按钮 或“切口和附加切口”按钮可以获得不同的形状曲面选择集，如表9-3所示。

图9-7  在模型中先选择到的曲面

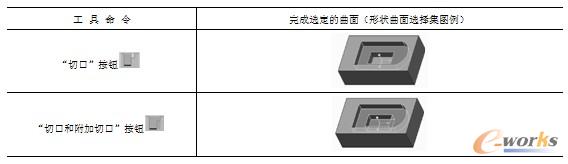

表9-3  选择切口类曲面示例



    3．选择倒圆角曲面



    选择倒圆角曲面也类似，既可以只定义选择形成倒圆角的曲面，也可以定义除了选择形成倒圆角的曲面，还选择其延伸过渡的相等半径的附属圆角曲面。请看如图9-8所示的图例，在柔性建模用户界面下，先选择图例中的一个基本圆角曲面，接着在功能区的“柔性建模”选项卡的“识别和选择”面板中单击“圆形”按钮 或“倒圆角和附属倒圆角”按钮 来定义倒圆角形状曲面集，对比效果如表9-4所示。

图9-8  在模型中已选择的一个倒圆角曲面

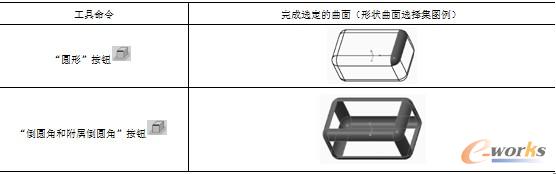

表9-4  选择倒圆角曲面示例

9.2.3  选择几何规则曲面集

    几何规则曲面集基于种子曲面和一个或多个几何规则收集曲面或曲面区域，系统将根据种子曲面和工具，自动决定适用的几何规则。用户可以选定几何规则，系统将自动收集集合中的其他曲面，另外可以从几何规则曲面集中排除选定曲面。



    要选择几何规则曲面集，则可按照以下方法步骤来进行。



    1)进入柔性建模功能环境，在图形窗口中选择一个种子曲面。



    2)在“识别和选择”面板中单击“几何规则”按钮，打开“几何规则”对话框，如图9-9所示。

图9-9 “几何规则”对话框



    3)在“几何规则”对话框的“规则”选项组中选择一个或多个适用的规则选项。



    4)要选择满足所有选定规则的曲面，则选择“所有可用规则”单选按钮。要选择至少满足一个选定规则的曲面，则选择“任何可用规则”单选按钮。



    5)在“几何规则”对话框中单击“确定”按钮，将收集所有满足设定选项的曲面。
