第六章 曲线与曲面

6.1.3 分割线

    分割线工具将草图投影到曲面或平面上，它可以将所选的面分割为多个分离的面，从而可以选择操作其中一个分离面，也可将草图投影到曲面实体生成分割线。利用分割线可创建拔模特征、混合面圆角，并可延展曲面来切除模具。创建分割线有以下几种方式。

    *投影：将一条草图线投影到一表面上创建分割线。

    *侧影轮廓线：在一个圆柱形零件上生成一条分割线。

    *交叉：以交叉实体、曲面、面、基准面或曲面样条曲线分割面。

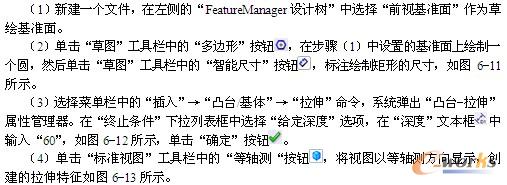

    下面介绍以投影方式创建分割线的操作步骤。

图11 标注尺寸

图12 “凸台-拉伸”属性管理器

图13  创建拉伸特征

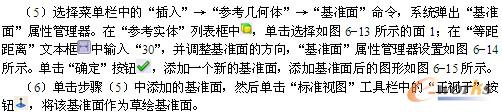

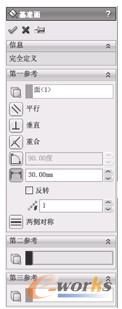

图14  “基准面”属性管理器

    （7）选择菜单栏中的“工具”→“草图绘制实体”→“样条曲线”命令，在步骤（6）中设置的基准面上绘制一个样条曲线，如图6-16所示，然后退出草图绘制状态。

图15 添加基准面

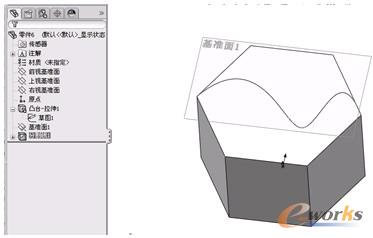

图16 绘制样条曲线

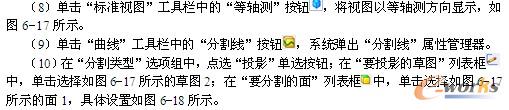

图17  等轴测视图

图18“分割线”属性管理器

    （11）单击“确定”按钮，生成的分割线及其“FeatureManager设计树”如图6-19所示。

图19  生成的分割线及其“FeatureManager设计树”

    技巧荟萃

    在使用投影方式绘制投影草图时，绘制的草图在投影面上的投影必须穿过要投影的面，否则系统会提示错误，而不能生成分割线。
