第二章 图形编辑与标注

第一节 平面图形编辑命令


2.1.3  偏移

    偏移是指在指定方向上将所得到的图形相对原图形偏移复制指定的距离,是一种特别的复制方式。如图2-13所示为“偏移”命令按钮 在“修改”面板中的位置。

    【示例】把如图2-14所示五边形向左偏移复制一份。单击“偏移”命令按钮,按照命令行的提示操作。

    命令: _offset
    当前设置: 删除源=否图层=源  OFFSETGAPTYPE=0
    指定偏移距离或 [通过(T)/删除(E)/图层(L)] <通过>: 5(输入偏移值)
    选择要偏移的对象,或[退出(E)/放弃(U)]<退出>:(单击五边形)
    指定要偏移的那一侧上的点,或[退出(E)/多个(M)放弃(U)]<退出>:(在五角形的中心单击)
    选择要偏移的对象或<退出>: *取消*(按〈Esc〉键)

    效果如图2-15所示。
  平面图形编辑命令

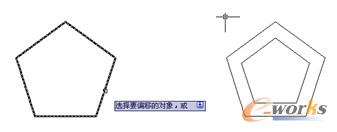

图2-14  选择图形图2-15  偏移复制图形

    偏移复制命令也适于其他非直线类型的图形,如图2-16~图2-18所示。

    偏移复制命令也适于其他非直线类型的图形,如图2-16~图2-18所示。

平面图形编辑命令

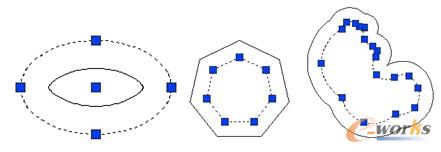

图2-16  偏移椭圆图2-17  偏移正七边形图2-18  偏移云线

    【电气图示例】绘制配电中心符号。

    操作步骤如下。

    (1)单击“绘图”面板中的“矩形”命令按钮 ,绘制尺寸为10×4的矩形,效果如图2-19所示。

    (2)单击“绘图”面板中的“直线”命令按钮 ,以如图2-20所示中点为起点,绘制垂直向下的直线,长度为5,效果如图2-21所示。
平面图形编辑命令
图2-19  绘制矩形图2-20  捕捉中点图2-21  绘制直线

    (3)单击“修改”面板中的“偏移”命令按钮 ,把步骤2绘制的直线向两边各偏移复制一份,复制距离为1,效果如图2-22所示。

    (4)单击“修改”面板中的“偏移”命令按钮 ,把步骤3偏移复制得到的直线向两边偏移复制一份,复制距离为2,效果如图2-23所示。

    (5)单击“修改”面板中的“移动”命令按钮 ,以如图2-24所示端点为移动基准点,以如图2-25所示垂足为移动目标点,把虚线所示的4条直线向上移动,效果如图2-26所示。
   平面图形编辑命令

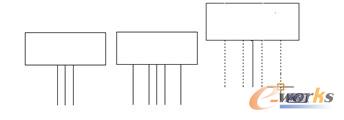

图2-22  偏移复制直线图2-23  再次偏移复制直线图2-24  捕捉端点
  平面图形编辑命令
图2-25  捕捉垂足图2-26  移动直线组
2.1.4  镜像

    镜像复制命令以对称轴为中位,像照镜子一样映照出图形。“镜像”命令按钮 在“修改”面板中的位置如图2-27所示。

平面图形编辑命令
图2-27 “镜像”命令按钮

    【示例】把三角形向右镜像复制一份。单击“镜像”命令按钮,按照命令行的提示操作。

    命令: _mirror
    选择对象:找到1个(单击如图2-28所示三角形)
    选择对象:(按〈Enter〉键结束)
    指定镜像线的第一点:(捕捉如图2-29所示的中点为对称线的起点)指定镜像线的第二点: (向下牵拉对称线,如图2-30所示,然后单击“确认”按钮)
    要删除源对象吗?[是(Y)/否(N)] <N>:(按〈Enter〉键,保留源实体)
平面图形编辑命令

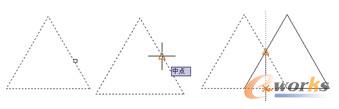

图2-28  选择图形图2-29  捕捉对称线的起点图2-30  牵拉出对称线

    效果如图2-31所示。

    【电气图示例】绘制电容符号。

    操作步骤如下。

    (1)单击“绘图”面板中的“直线”命令按钮 ,绘制长度为10的垂直直线,效果如图2-32所示。

    (2)单击“绘图”面板中的“直线”命令按钮 ,以垂直直线中点为起点,绘制水平向左的直线,长度为15,效果如图2-33所示。
   平面图形编辑命令
图2-31  镜像复制图形图2-32  绘制垂直直线图2-33  绘制水平直线

    (3)单击“修改”面板中的“镜像”命令按钮 ,把图形对称复制一份。按命令行的提示进行操作。

    命令: _mirror
    选择对象: 指定对角点:找到2个
    选择对象:(按〈Enter〉键结束)
    指定镜像线的第一点: (在垂直直线右边单击确定一点)指定镜像线的第二点: (如图2-34所示,垂直向下牵拉出对称轴,然后单击)
    要删除源对象吗?[是(Y)/否(N)] <N>:(按〈Enter〉键,保留源实体)

    效果如图2-35所示。

平面图形编辑命令

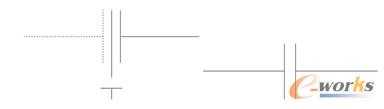

图2-34  牵拉出对称轴图2-35  对称复制图形

2.1.5  阵列

    “阵列”操作可以按照矩形、环形一次复制出多个图形出来,“阵列”命令按钮 在“修改”面板中的位置如图2-36所示。
图2-36 “阵列”命令按钮
图2-36 “阵列”命令按钮

    “阵列”命令可以执行矩形阵列和环形阵列,下面通过实例分别学习。

    【示例 1】把一个圆向上、向右矩形阵列复制一份,距离都是 10。单击“修改”面板中的“阵列”命令按钮 ,出现如图2-37所示的“阵列”对话框,设置各项数值,单击“选择对象”按钮,即可以按照命令行的提示进行操作。

    命令: _array
    选择对象: 指定对角点: 找到 1 个(选择圆)
    选择对象:(按〈Enter〉键结束选择)

    单击“阵列”对话框中的“确定”按钮,效果如图2-38所示。
  平面图形编辑命令

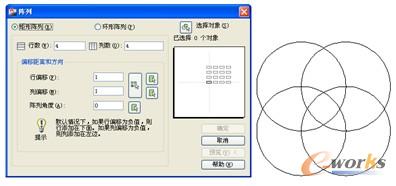

图2-37  矩形“阵列”对话框图2-38  矩形阵列圆

    【示例2】把一个圆环形阵列复制一份。单击“修改”面板中的“阵列”命令按钮 ,出现如图2-39所示的“阵列”对话框,设置各项数值,单击“选择对象”按钮,即可以按照命令行的提示进行操作。

    命令: _array
    选择对象:找到 1 个(选择圆)
    选择对象:(按〈Enter〉键结束选择)
    单击“拾取中心点”按钮
    指定阵列中心点:(捕捉如图2-40所示的象限点)
平面图形编辑命令

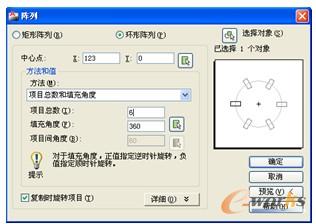

图2-39  环形“阵列”对话框

    单击“阵列”对话框中的“确定”按钮,效果如图2-41所示。

    “阵列”命令能够使复制结果均匀分布,是一种复制图形对象的技巧,使用十分广泛,应该熟练掌握它的使用方法和操作细节。现在通过一个实际的例子学习如何使用“阵列”命令提高造型效率。
  平面图形编辑命令
图2-40  选择端点图2-41  环形阵列图形

    “阵列”命令是一种特别的复制命令,同坐标系相联系,可以执行三维阵列任务。

    【电气图示例】绘制花灯符号。

    操作步骤如下。

    (1)单击“绘图”面板中的“圆”命令按钮 ,绘制?20圆,效果如图2-42所示。

    (2)单击“绘图”面板中的“直线”命令按钮 ,绘制起点在圆心,终点在如图2-43所示象限点的直线,效果如图2-44所示。
   平面图形编辑命令

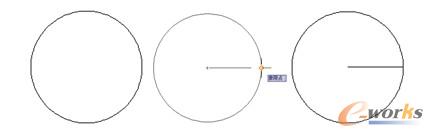

图2-42  绘制圆图2-43  绘制直线图2-44  绘制直线

    (3)单击“修改”面板中的“阵列”命令按钮 ,屏幕出现“阵列”对话框。如图 2-45所示,在“阵列”对话框设置参数,以圆心为阵列中心,把直线环形阵列12个,效果如图2-46所示。
平面图形编辑命令

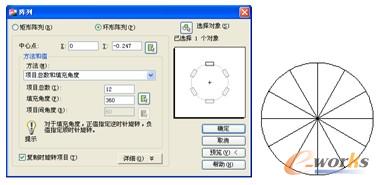

图2-45 “阵列”对话框图2-46  环形阵列直线

    (4)单击“修改”面板中的“删除”命令按钮 ,删除如图2-47所示虚线,效果如图2-48所示。
  平面图形编辑命令
图2-47  选择直线图2-48  删除直线
